Someca 670

[jj]

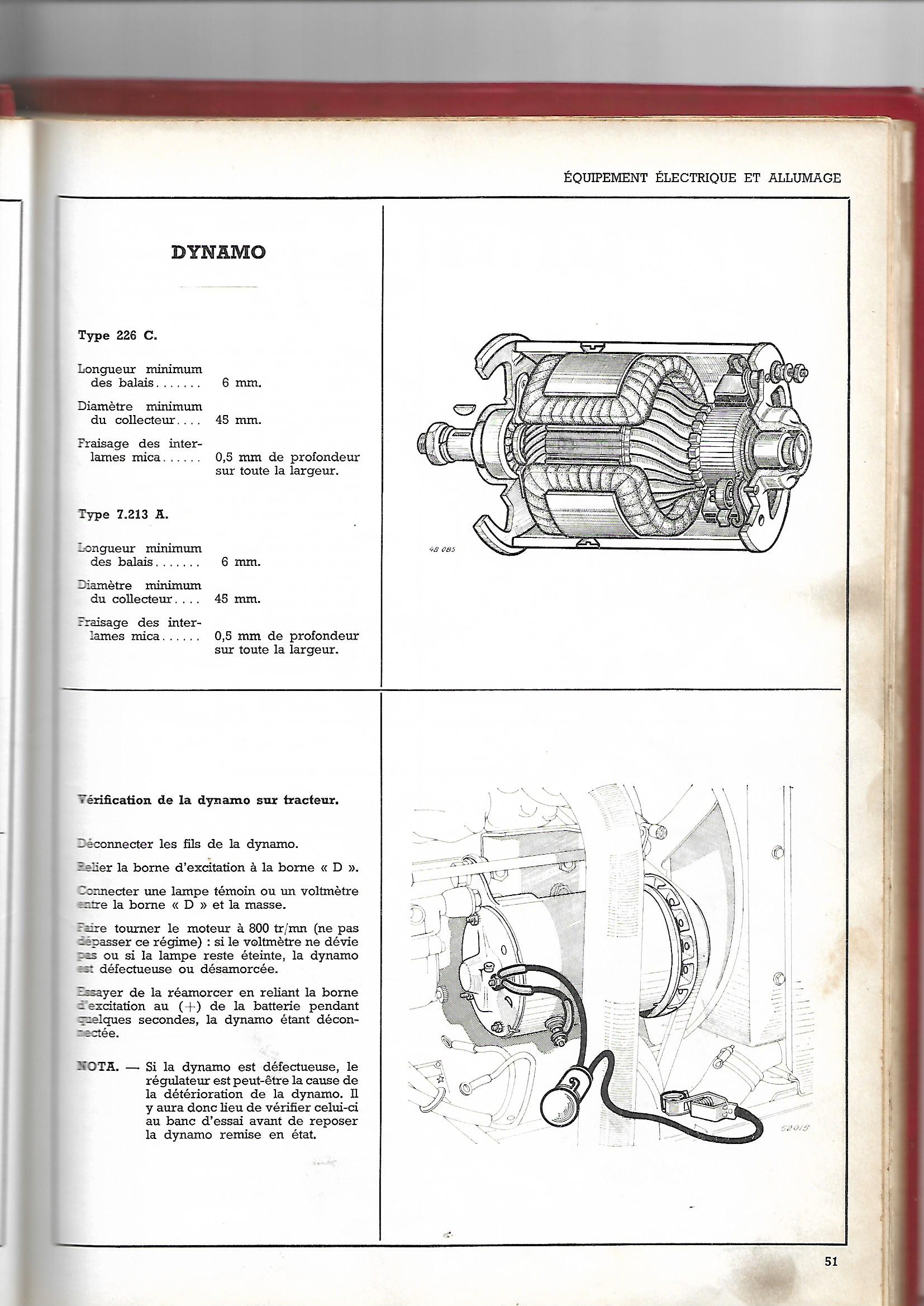

controle d'une dynamo (à l'ancienne)

[jj]

suite & régulateur

[jean claude 2320]


[Someca]

Salut
J ai pas le matos pour faire le test du régulateur mais
- le test de la Dynamo avec l ampoule l ampoule s allume bien donc la Dynamo marche
- ma batterie débranché a un voltage de 12,60 et branché moteur a mi régime 12,44 donc à mon avis elle ne cherche pas sauf erreur de ma part
Et mon voyant de tableau de bord ne s allumé toujours pas quand je met le contact
Je trouve que ça ressemble à de mauvais branchement non ?
A mon avais si je règle le problème du voyant je règle le problème de charge le circuit de charge dois être mal branché
Si quelqu’un a le schéma électrique je suis preneur
Merci d avance

[jean claude 2320]

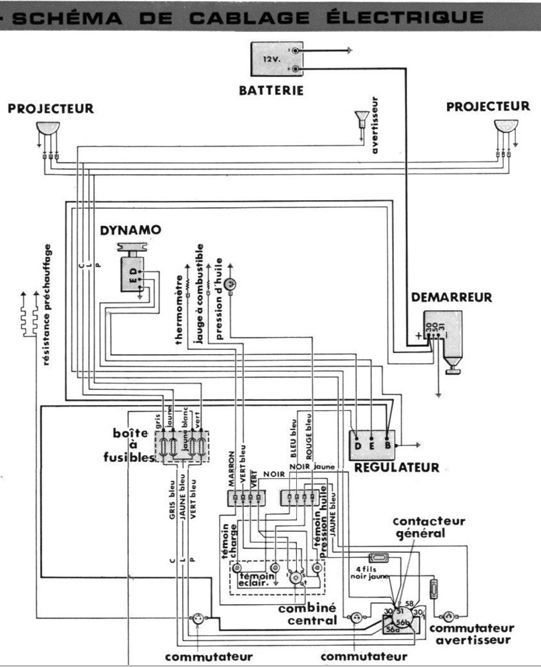

Bonsoir, voici celui du 750:

Cablage élect 750_ 2024-02-14 194256.png (189.49 Kio) Vu 1813 fois

[Someca]

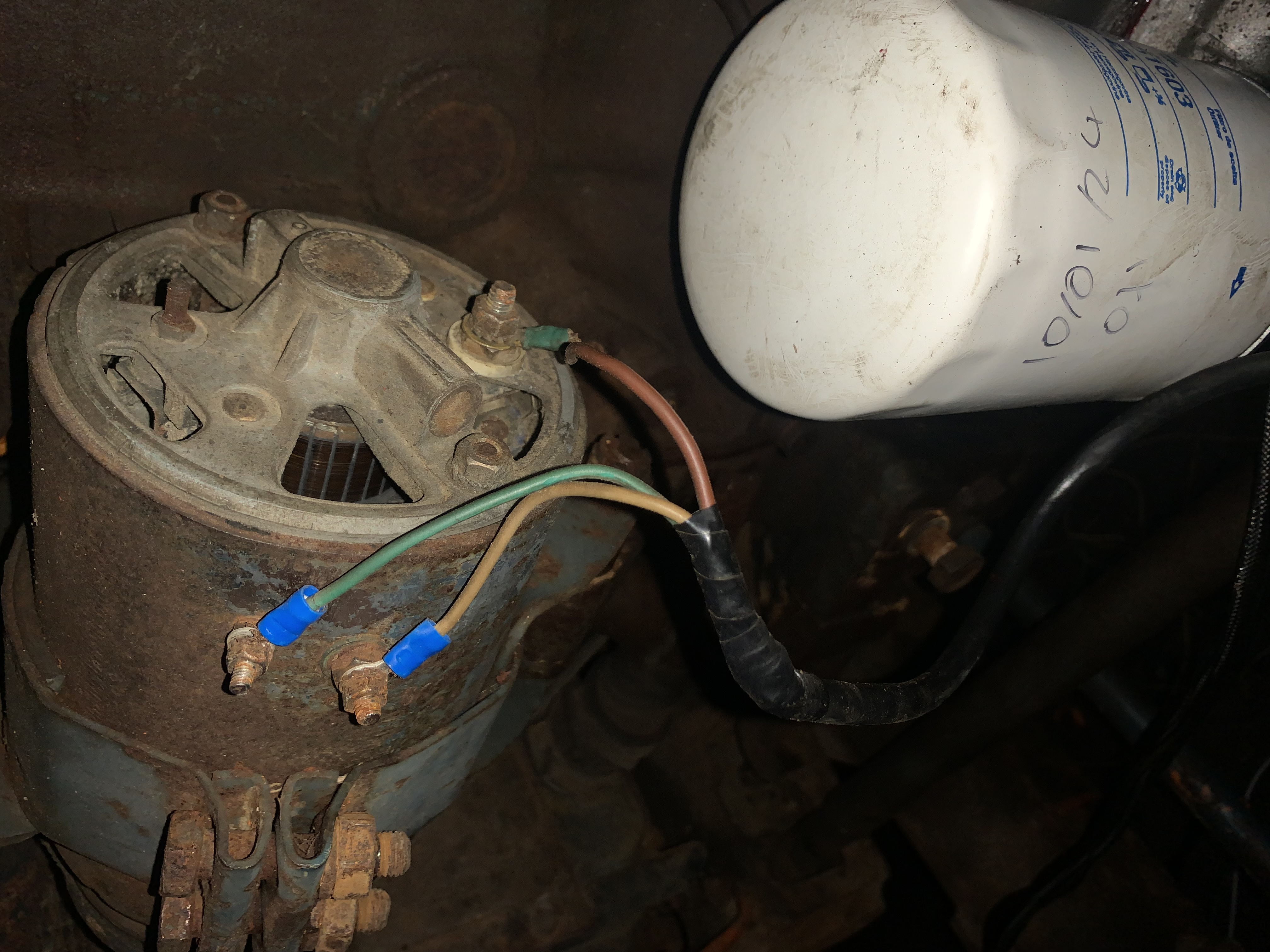

Comment on sait qu’elle borne est quoi sur la Dynamo ? La quelle est le d le e et la masse

[jean claude 2320]

Sur le régulateur :
- si les 2 fils bleus sont ensembles, c'est le D (dynamo) qui est bleu.
- les 2 gros ensembles B (batterie)
- DONC celui du milieu E (excitation) va à la dynamo
-le 3è doit être la masse.
Normalement il y a des lettres gravées sur la dynamo et le régulateur.

[Someca]

Et pour mon aiguille de température et l aiguille de jauge à carburant qui monte au plafond une idée ?

[jean claude 2320]

Elle est à la masse.
Il faudrait bien brosser ces vis de connexion sur la dynamo et le régulateur et du wd 40 pour que ce soit franc.Fil marron foncé un peu esquinté à la cosse?
Ensuite les charbons à voir.

[Someca]

Salut je vais changer le cosse du fil maron
J ai pas bien compris t on message le gros fil marron n est pas à la masse moi c est le vert c est normal ?

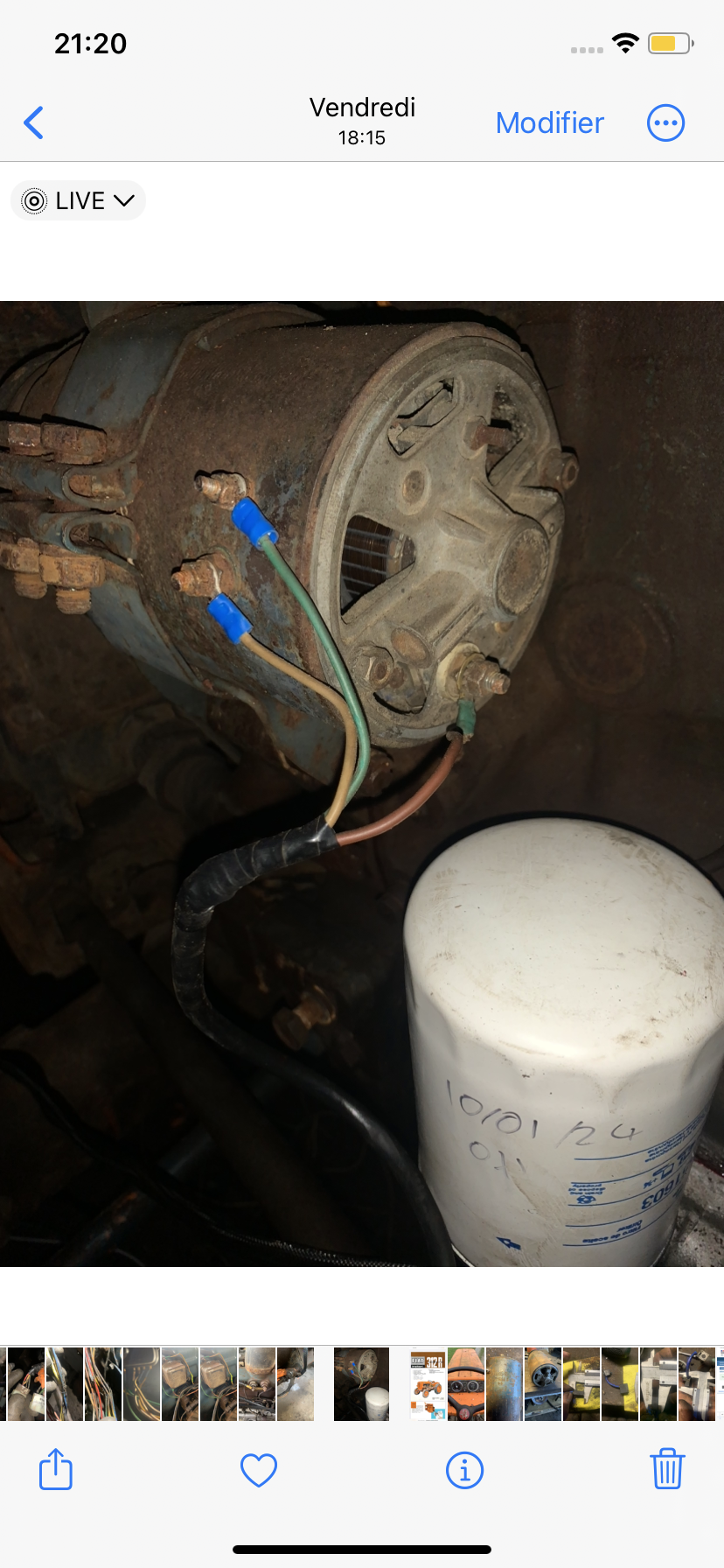

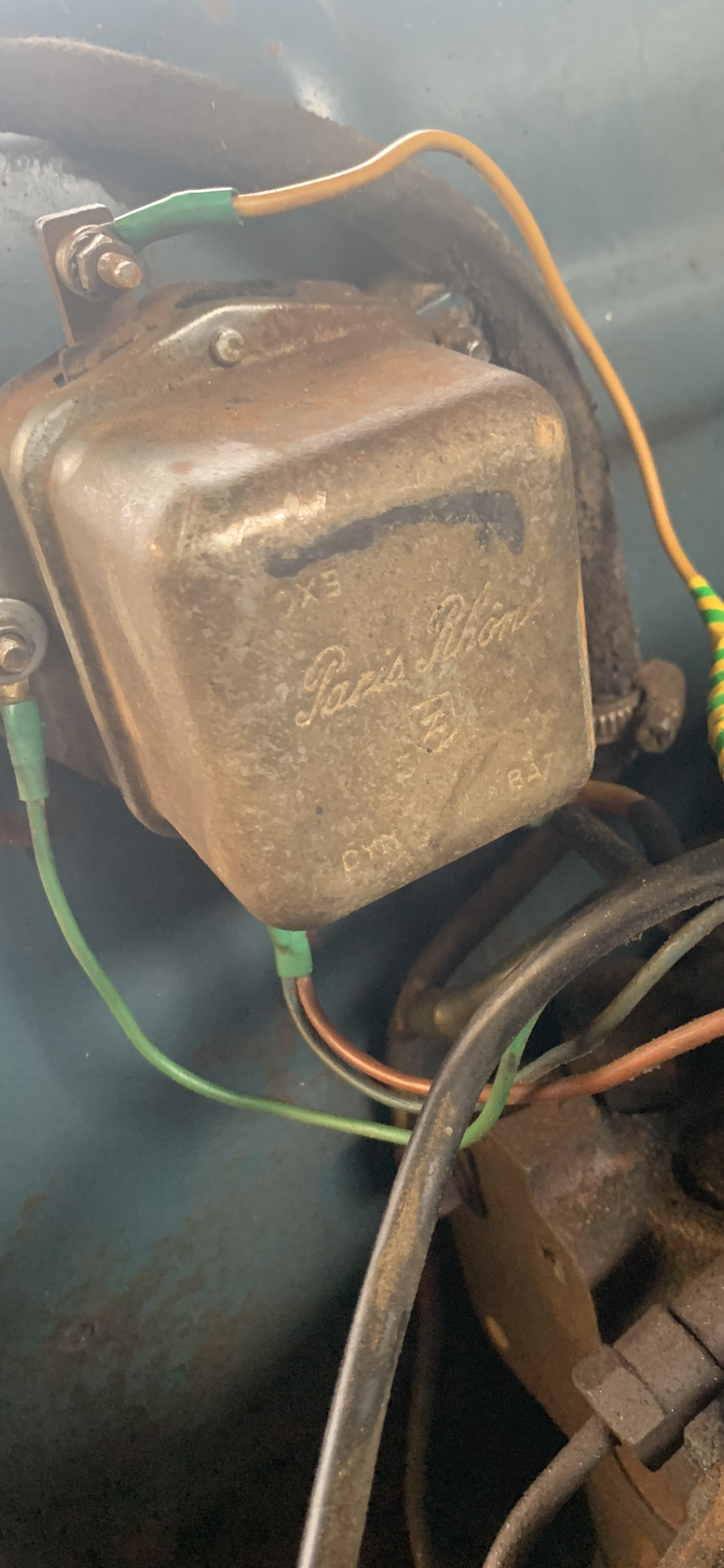

Je vous met une photo de mon régulateur on voie les note des cosse et de la Dynamo dite moi si vous voyez un mauvais banchement

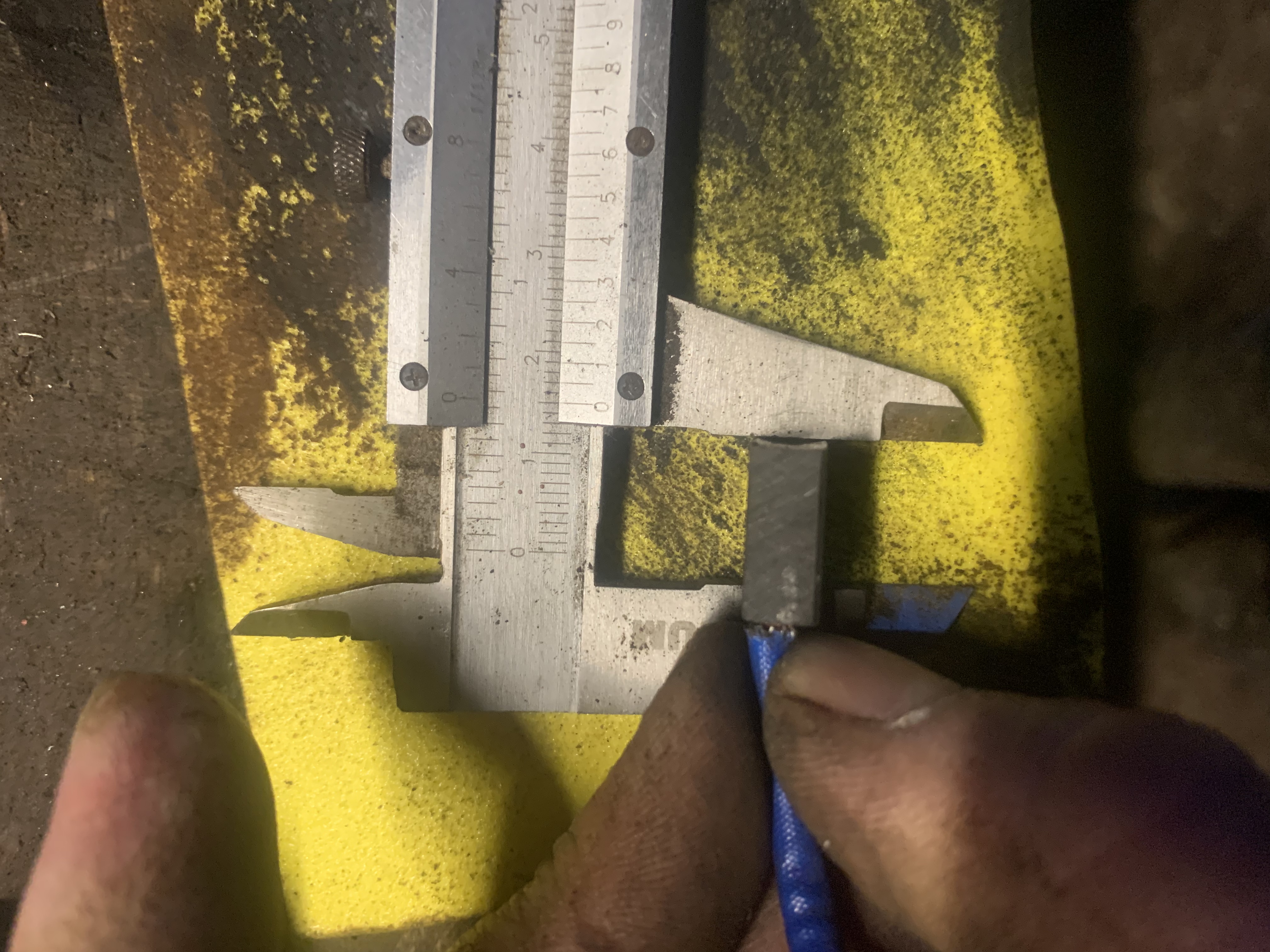

Les charbons sont ok
