Someca 315 filtre relevage sous siège

[Eric40]

Bonjour à tous

Le tracteur fonctionne très bien depuis sa restauration en 2020, j'ai voulu nettoyer le filtre du relevage situé sous le siège,
couvercle triangulaire, et là, pas de filtre!
Question y' en a t'il un ? a quoi ressemble t'il ? et où en trouver un ?
Ca ne gène pas le fonctionnement mais s'il doit y en avoir un de prévu, autant essayer d'en remettre un.
Est ce que qq'un aurait une photo de cette pièce ? ou mieux une référence ?

Merci d'avance

[jj]

tu as bien un filtre par contre c'est le meme que le SOM 30 ,312,35,411 & 415 (relevage indépendant)

[jean claude 2320]

Bonsoir et bienvenu. Une présentation s'impose ainsi que des photos du tracteur.

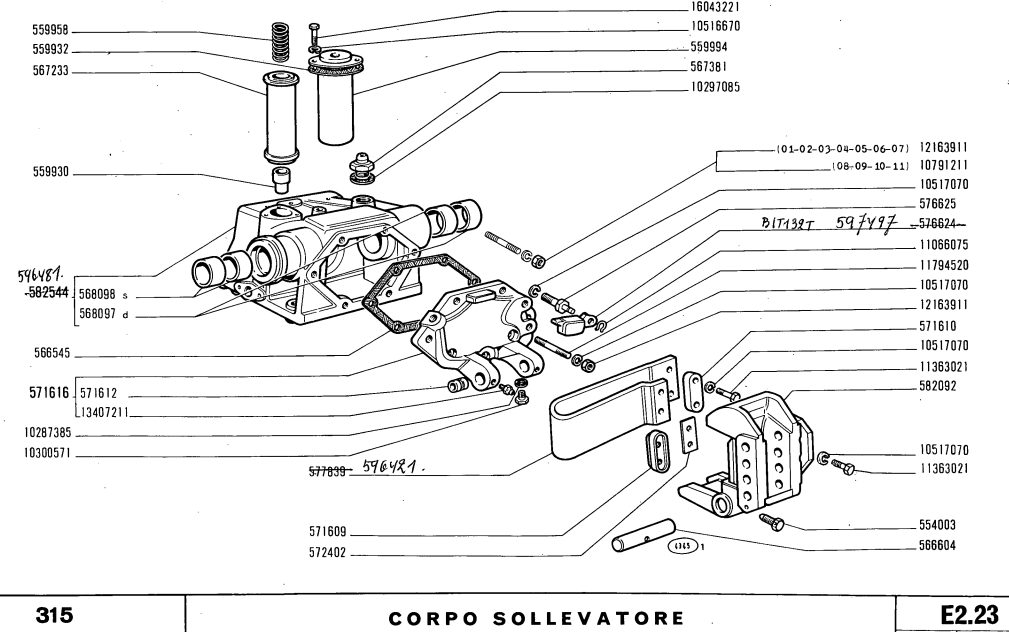

D'origine le filtre était dans le bloc mais s'il est plus récent , il peut être sur le coté ( ref actuelle1909134 pour celui-là).

315-modif rel 1_2024-05-14 201009.png (58.7 Kio) Vu 11631 fois

315-Modif rel_2024-05-14 200705.png (69.47 Kio) Vu 11631 fois

[Eric40]

Bonjour jean claude 2320

Désolé pour la présentation, je suis sur ce forum depuis 2020 mais je reviens seulement maintenant.
Je suis dans les landes , au Nord. Le tracteur date de 1967. Tu dis que le filtre doit être sur le côté mais s'il est aussi gros qu'il parait, je ne vois pas où il peut être. S'il devait y avoir un filtre sur le côté, je pense que le bossage du fond du logement (à l'aplomb du couvercle à 3 vis) devrait avoir un trou, une arrivée mais ce n'est pas le cas. donc je pense comme tu le dis, qu'il ne doit plus y avoir le filtre. Je vais essayer de prendre des photos mais ce ne sera pas dans l'immédiat. Je dois recharger les batteries et sortir le tracteur pour avoir de la lumière, puis redémonter le siège pour l'accès.
Merci en tout cas pour les infos et planches de manuel

MOTEUR
FIAT 60 - D015/105605
Pompe injection FIAT
P/N: PES4A 50B320:LA/39
S/N: 12340
TRACTEUR (Chassis)
FIAT315 - 512307
PLAQUE CONSTRUCTEUR
1.0.M 03090M
315 512307

[jean claude 2320]

Salut ,
Vu le n° de châssis de ton tracteur çà devrait être modifié.
Si le tiens comme celui de la photo c'est pas le cas.
Donc, il te faut tous les éléments dans le bloc relevage car le filtre, c'est pas une option!

[jj]

si ton tracteur est de 1967 il a peut etre le relevage qui prend son huile dans la boite / pont ?
tu devrais nous faire une photo latérale (coté droit ) du tracteur

[Eric40]

Merci pour les réponses
C'est pas le même tracteur que sur tes photos. Voilà le mien




Image relevage: j'ai retrouvé les photos de la restauration



Le relevage est alimenté par le carter boit / pont.
Le couvercle du "filtre" sous le siège est pratiquement plat, pas comme sur la planche du circuit hydraulique.

[jean claude 2320]

Merci pour les photos (on ne peut pas les télécharger: sécurité!).
Il est très beau ce tracteur!
Le filtre doit être devant (point vert) et la pompe au bout du vilebrequin. En fait çà correspond à la 2è vue (E 2.20/1) que je t'ai mis.
Le filtre se nettoie au fuel, bien le souffler après bien-sûr.
Si trop usagé, le changer (en principe si c'est le même que les autres Someca ,ref actuelle 1909134).
Dévisser les 2 vis de 8 pour l'enlever avec le bouchon aimanté.
J'ai mis la même couleur pour les tuyaux ( rouge depuis le pont, bleu vers le distributeur.
Tu peux faire une photo du filtre à air complet pour voir la fixation? Merci.

[jj]

il s"agit bien des derniers 315 qui possède l'huile de relevage commune avec la boite / pont
donc il est normal que sous le siège sous la plaque il n'y a pas de filtre
JEAN CLAUDE t'a indiqué la position du filtre
les conclusions à tirer une bonne présentation et des photos du tracteurs

[jean claude 2320]

https://www.fiatagri.fr/viewtopic.php?p=21114#p21114
Salut Eric, c'est plus clair comme çà: on voit le porte-filtre , la pompe hydraulique devant et les branchements sur le bloc relevage. Belle restauration.
