Fiat 55-86V - Prise de force

[lavibration]

Bonjour à tous,

J'ai besoin d'aide concernant une fuite au niveau de la prise de force sur un Fiat 55-86 vigneron.
Un post similaire avait été fait (viewtopic.php?p=26008) mais je ne pense pas que ce soit exactement le même modèle et il n'y a pas de réelle conclusion

Le joint fourni à la ref 5124606 et il semble s'insérer juste après le roulement contre l'espèce "d'anneau" sur l'arbre.




Pour le remplace faut-il démonter l'ensemble de l'arbre ou un démontage de la cloche fixé par les 6 pan suffit ?
Voici les photo de l'arrière



Merci à tous pour votre aide !

[jean claude 2320]

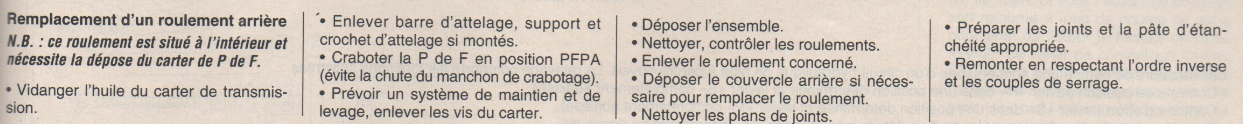

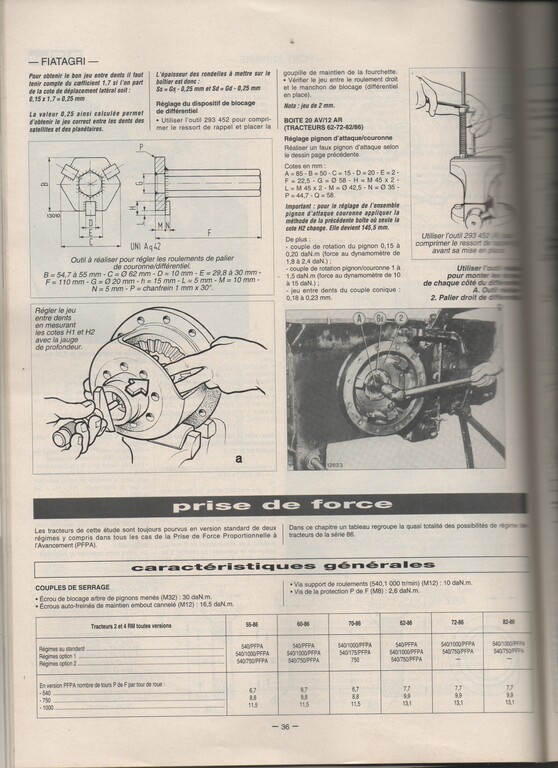

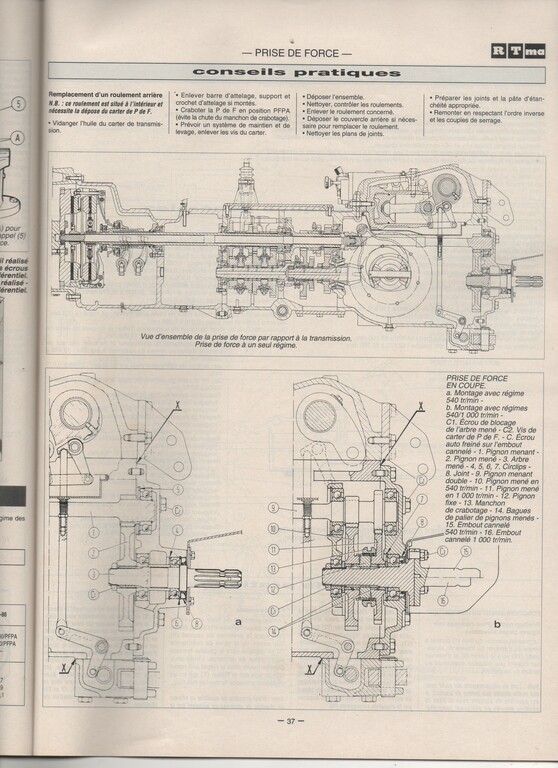

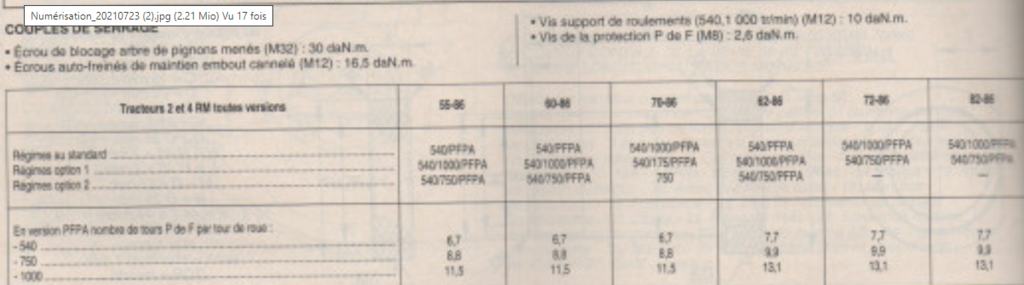

Salut , voici quelques infos. Dis- moi si c'est ok, normalement toutes versions 86.

[jean claude 2320]

N'oublies pas de craboter la pdf en position proportionnelle à l'avancement.

[jean claude 2320]

[lavibration]

Merci beaucoup pour ces documents !

Cela voudrait dire qu'il faut déposer l'ensemble de l'arbre pour changer seulement ce joint ?
Par rapport à ma deuxième photo (où l'on voit les roulements) rien n'est donc faisable par cet accès ?
Je suis désolé mais mon niveau en mécanique agricole est proche de 0

Encore merci pour votre aide.

[jean claude 2320]

Salut,

la plaque arrière du carter doit venir. I l faut faire levier à tout le tour pour la décoller progressivement.
Mettre du dégrippant au niveau du roulement du haut, après avoir enlevé le circlips , pour qu'il se déloge du logement en tapant sur son pourtour pareil progressivement. Avant suspendre le bout de l'arbre du haut avant que tout se déloge ( barre rouge dans le roulement et l'enfoncer progressivement, excuses-moi pour la règle) et surtout en premier, craboter la pdf en proportionnelle à l'avancement. Faire venir tout l'ensemble bleu simultanément. Extraire tout le bas.

Capture d’écran 2021-07-24 180722.png (173.43 Kio) Vu 811 fois
