vues éclatées laverda 3700

[HM88]

bonsoir,
Je possède une moissonneuse fiatagri/laverda 3700 boite méca en 4m80. Je recherche les vues éclatées de ce modèle, en particulier l'embrayage, boite et freinage.(l'intégrale serait idéal). Quelqu'un peut il m'aider?
merci

[jj]

le principal défaut de la 3700 méca : l'embrayage c'est si ma mémoire est bonne un double disques

[HM88]

Justement, je dois faire l'embrayage et je voudrais avoir les vues éclatées, pour être sur de pas faire de conneries et pour trouver les réf.

[jean claude 2320]

Bonjour,
En effet JJ, tes souvenirs sont bons, Bravo une fois de plus!

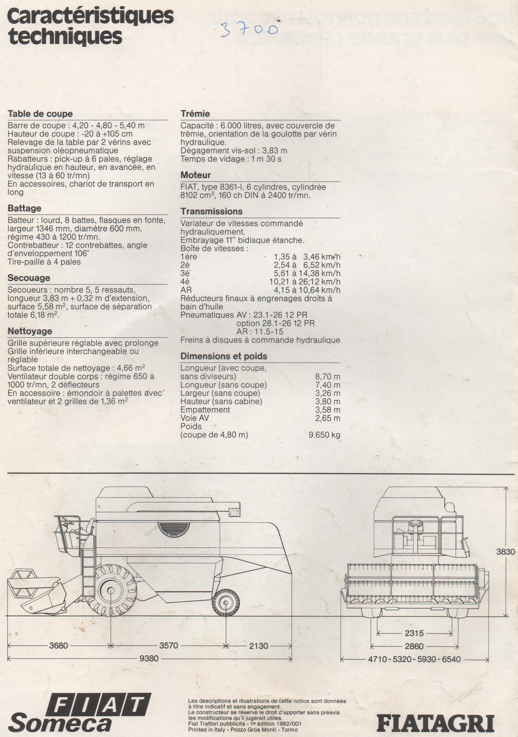

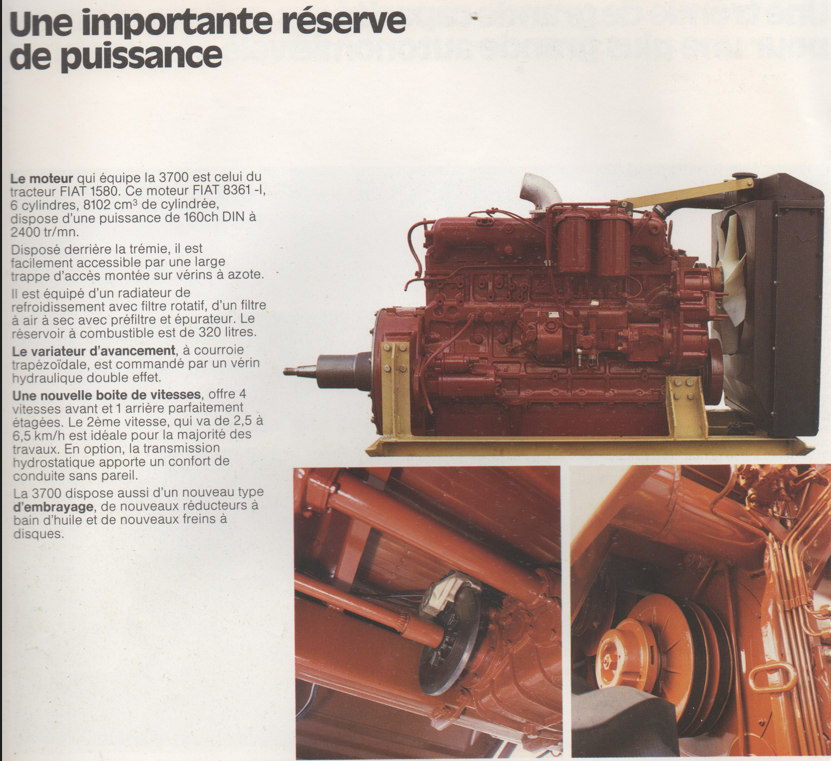

Dans mes docs j'ai pris ceci ,HM88 malheureusement pas de vues éclatées, alors que pour la M 132 et M 152, il y en a :

LAVERDA 3700_2024-04-18 162517.png (684.84 Kio) Vu 8305 fois

[jean claude 2320]

pour infos, pour le variateur:
https://www.fiatagri.fr/viewtopic.php?p=25340#p25340

Et il y a CHBO (Christophe) sur le forum qui connaît, comme JJ, le sujet:
https://www.fiatagri.fr/viewtopic.php?p=5285#p5285

[jj]

pour faire simple la 3700 était une M 150/152 qui avait perdu son 2 ème nettoyage d'origine ,il était en
option (tres rare) seule les flasques du batteur changeaient elles étaient en fonde
il a fallu voire l'arrivée des 3650,3750 & 3790 pour augmenter la longueur des secoueurs de 3.83 m à 4.32
hormis les problèmes d'embrayage pour la version méca la robustesse était bonne

[Rigollet]

Bo soir
sur eBay, il y a le catalogue pièce de la 3700 3700 R , à un prix intéressant, à toi de voir....
