Demande éclaté de pièces manette relevage som 30

[Xanoss]

Bonjour a tous,

J'ai un petit soucis sur mon relevage qui ne fonctionne pas bien, et en regardant de plus près, il s'agit en fait de l'assemblage derrière la manette qui ne fonctionne que sur 2 a 3 cm.
Donc j'aurai voulu savoir si vous aviez un éclaté de pièces de l'assemblage de la manette pour voir comment réparer ça.




Merci d'avance !

[jj]

j'ai pas l'éclaté mais j'ai l'impression que le galet est grippé tu mets du W40

[jj]

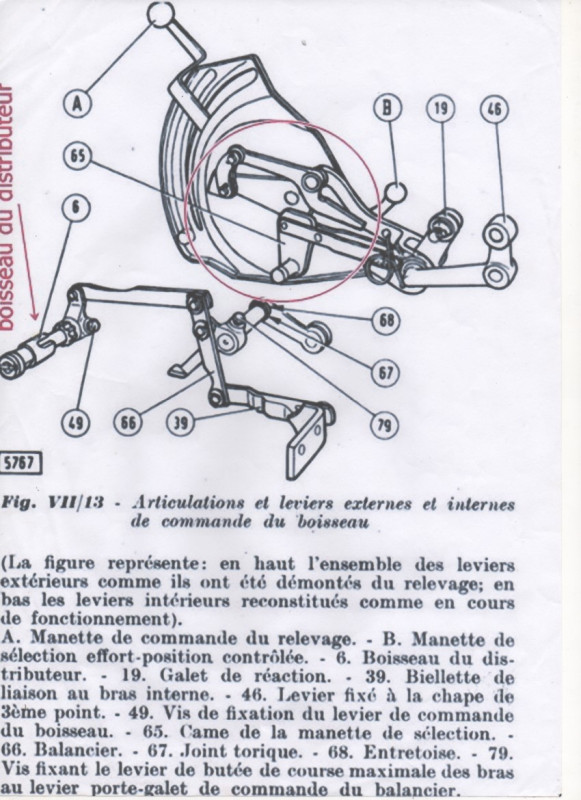

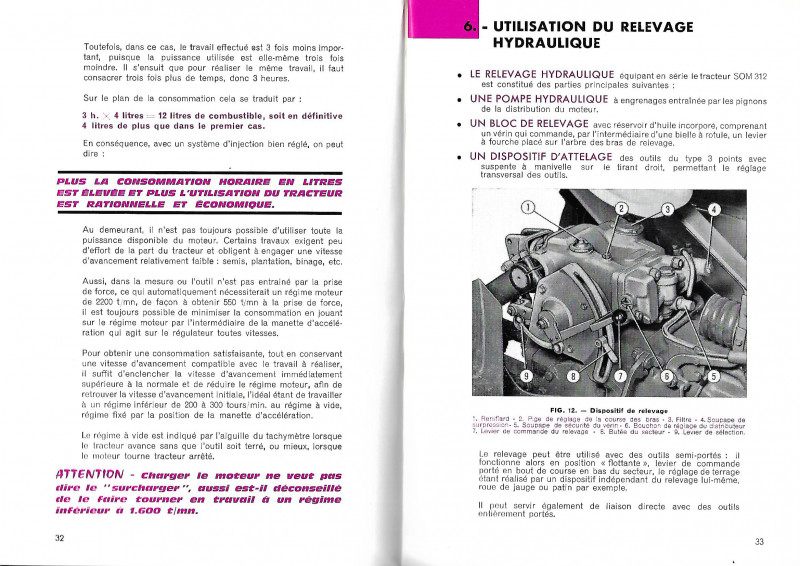

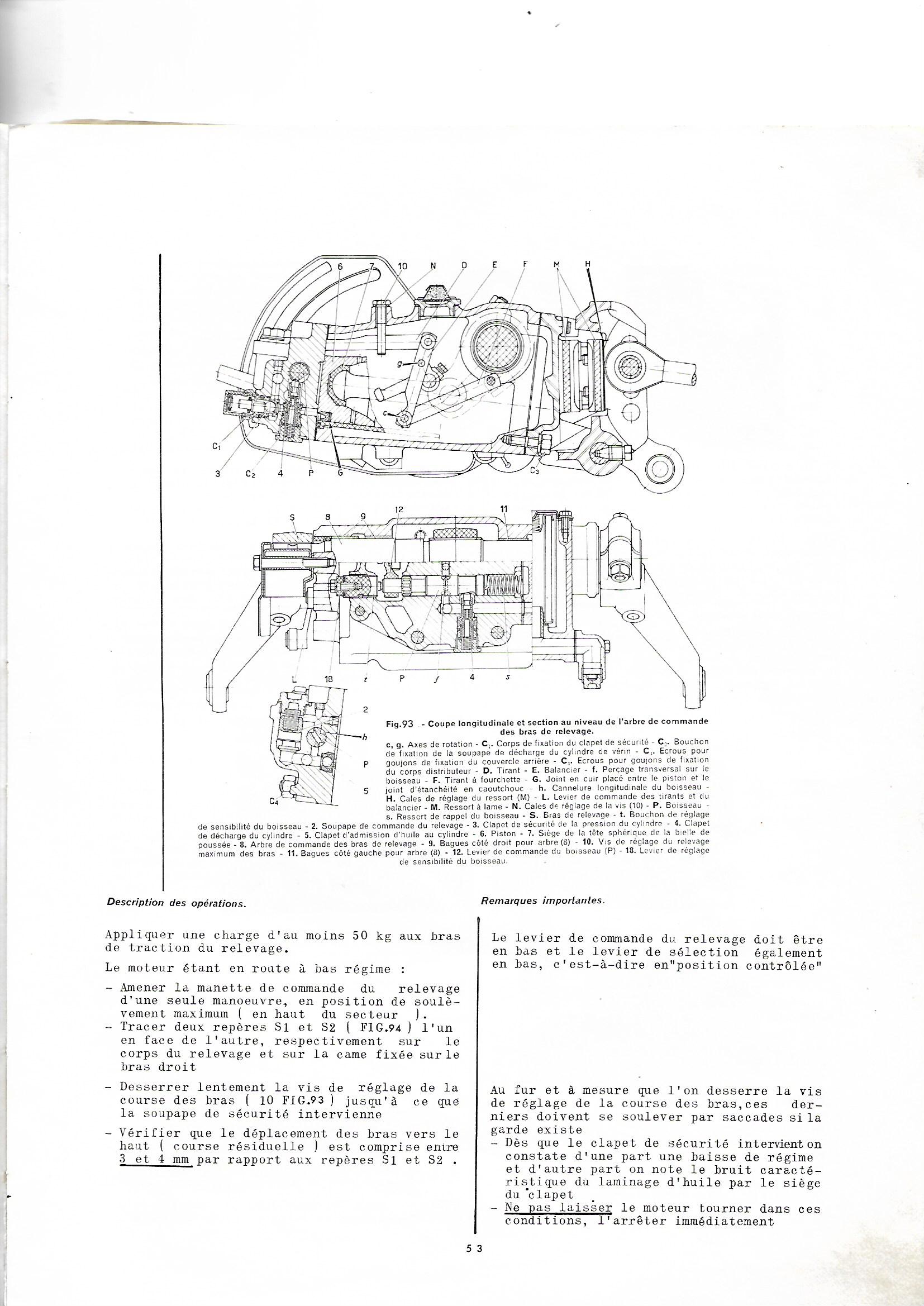

voila ce que j'ai en plus

[Xanoss]

En réalité rien n'est grippé, c'est soit mal remonté lors d'un précédent démontage, soit la pièce de métal en forme de croissant est trop polie par l'usure et le temps
Mes 2 solutions sont : un remontage correct de l'ensemble du mécanisme.
Ou une soudure d'un carré sur la pièce en croissant qui vient appuyer sur la commande du relevage pour qu'elle fasse son travail correctement

[Criters]

Je ne peux t'aider car ça ressemble au 670 mais dans mon cas ça fonctionne dans l'autre sens : la pièce en croissant vient en dessous de l'axe du bloc hydraulique.

[Xanoss]

Alors oui, je me suis dit ça aussi, j'ai essayé de la passer en dessous mais cette pièce est faite pour appuyer sur l'axe du bloc semble-t-il. Après on voit que ça a été modifié plusieurs fois, la partie avec la poignée a été découpée, il y a une vie avec 3 écrous a l'intérieur du mécanisme etc...
A la rigueur si tu as un éclaté du 670, peut-être était-ce le même montage d'origine?

[jean claude 2320]

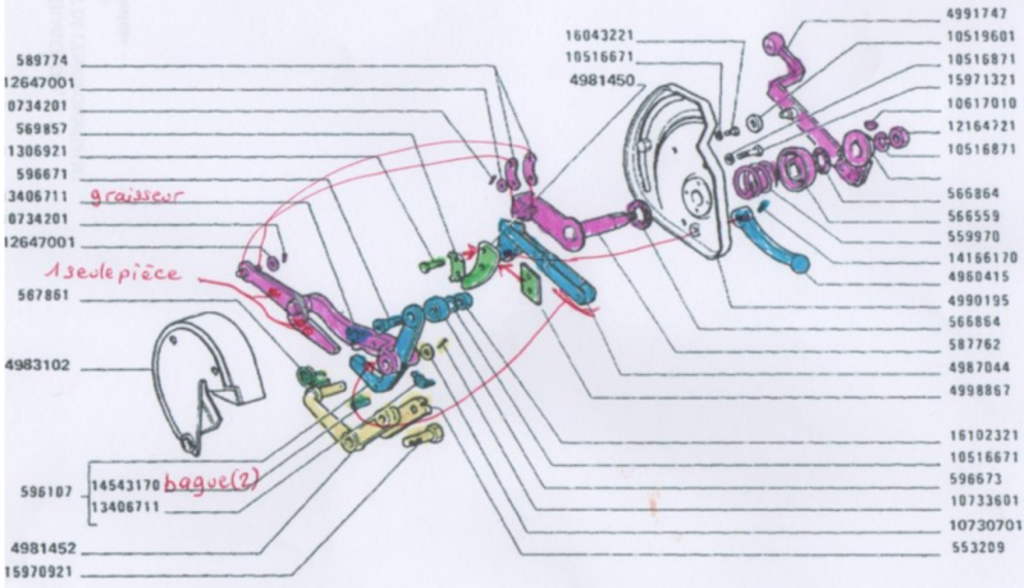

Salut, voici:

[Xanoss]

Super merci beaucoup, ça a l'air d'être un sacré bazar mais je vais essayer de régler ça

[Criters]

je dis bravo pour le coloriage xD

[jean claude 2320]

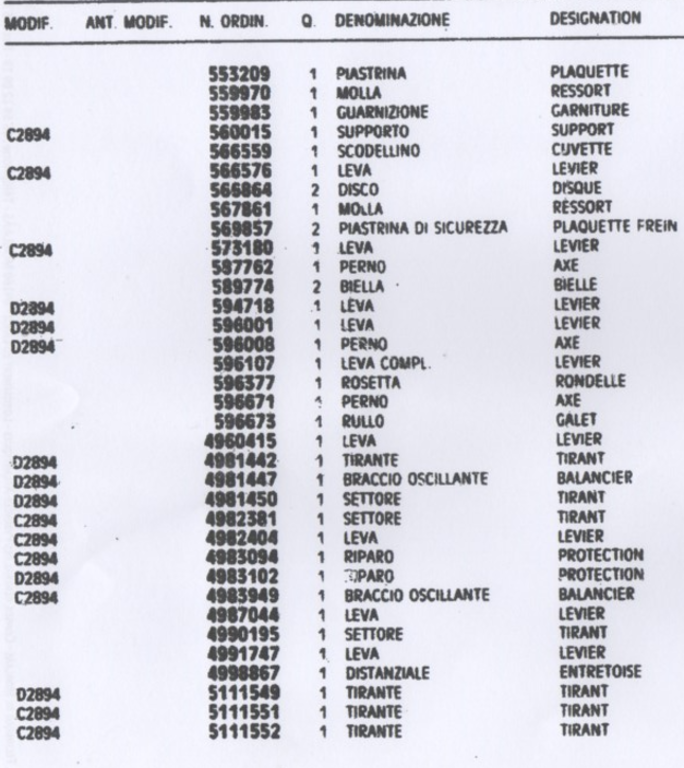

Merci.Voici la dénomination de la plus part des pièces de cette vue:

Capture d’écran 2022-01-24 182952.png (591.46 Kio) Vu 2573 fois
