Montage hydraulique sur fiât 90-90 pour chargeur

[jean claude 2320]

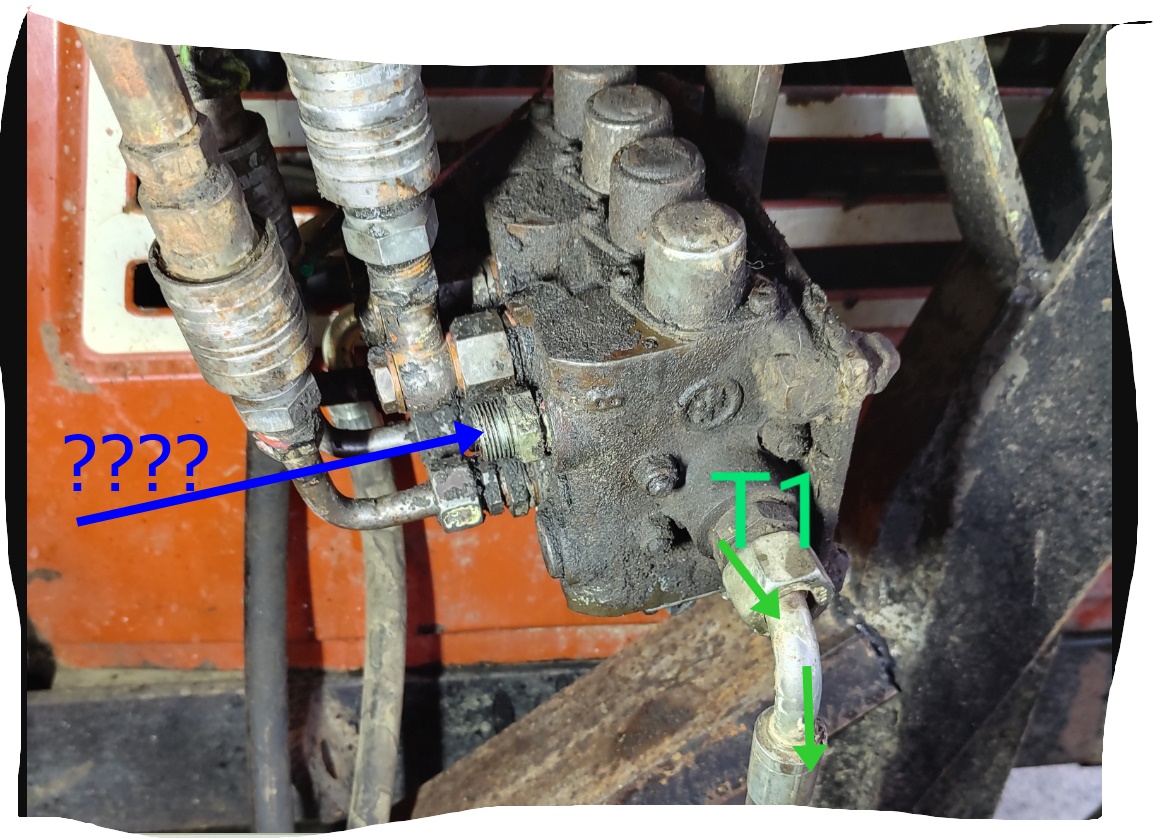

Là où t'as marqué T1 ( le plus petit) sur le chargeur c'est P2 , retour à la bâche, réservoir ( faire un té ,comme YAPA ,coté tracteur, si tu veux).

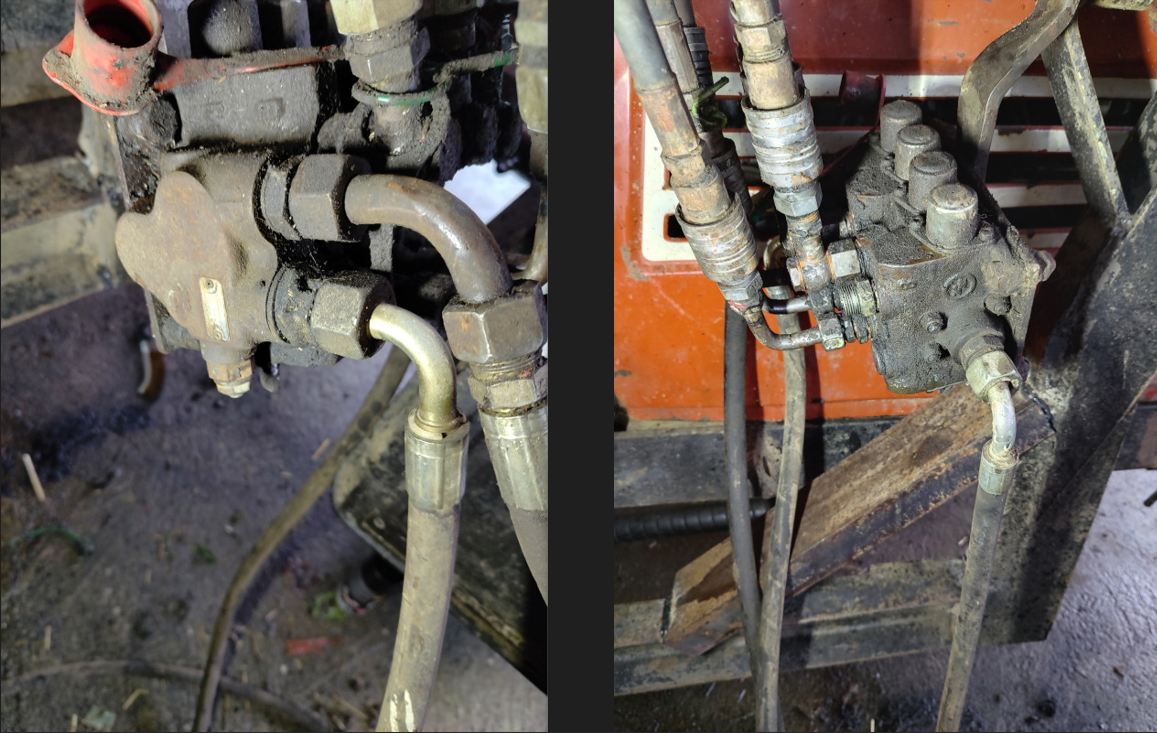

Distributeur du chargeur, vue de gauche, vue de droite.

[Alexis76]

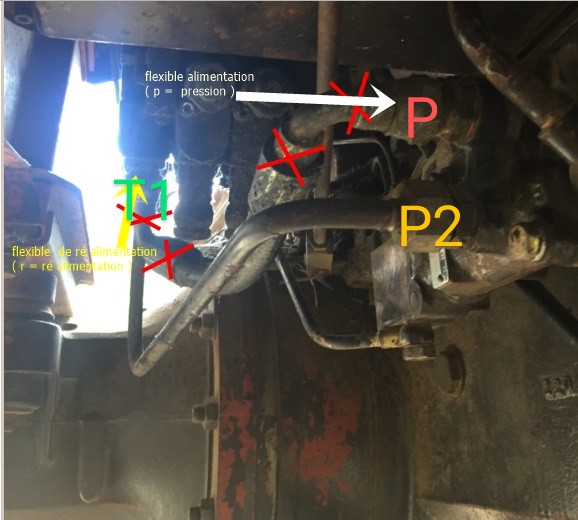

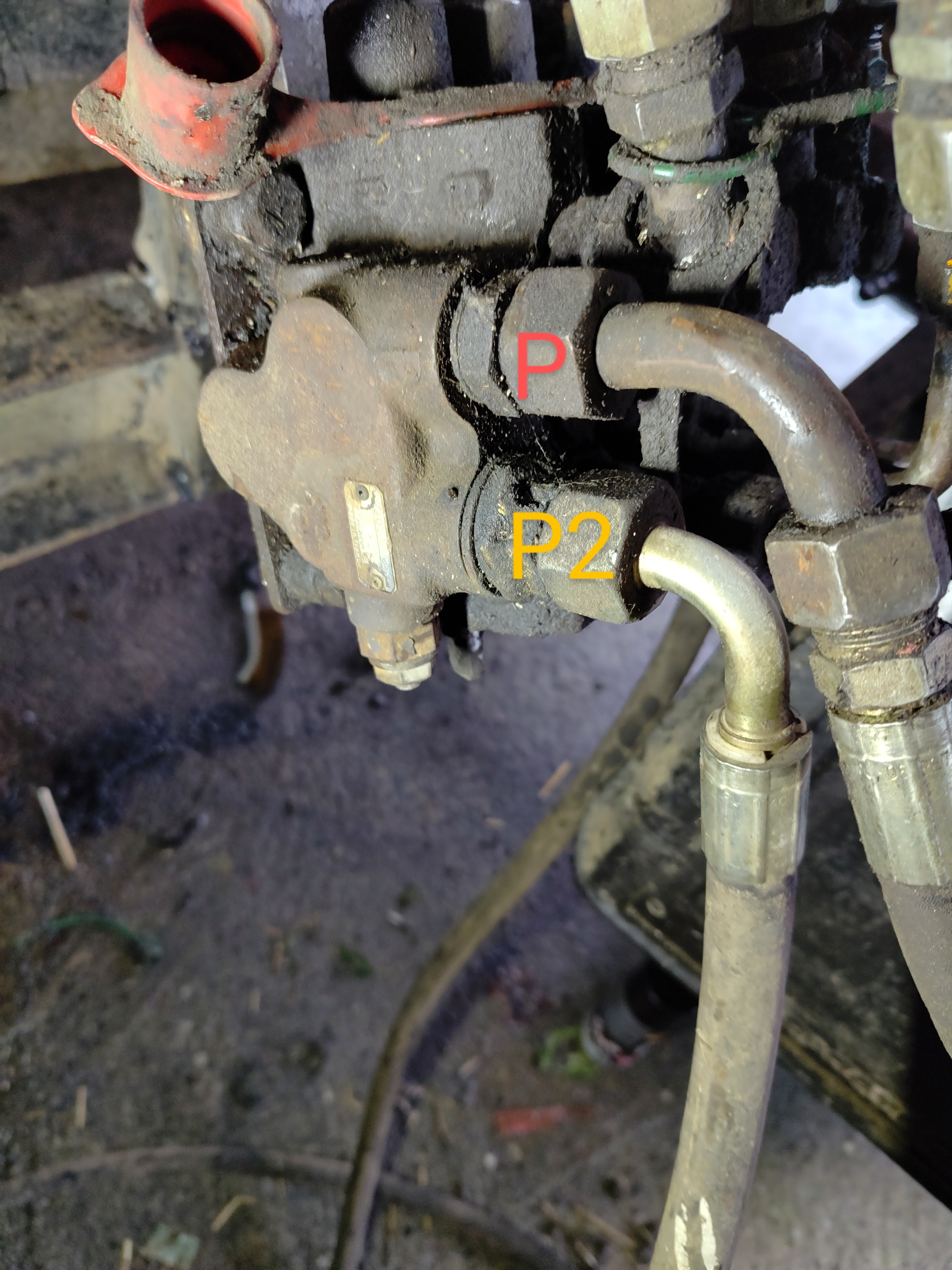

Ok Jean Claude, du coup ce serait plutôt quelque chose comme ça ( voir nouveau schéma)

En revanche le branchement côté tracteur reste le même niveau numéro ?


[jean claude 2320]

Oui, mais attends Thierry.

[thierry 1968]

voici

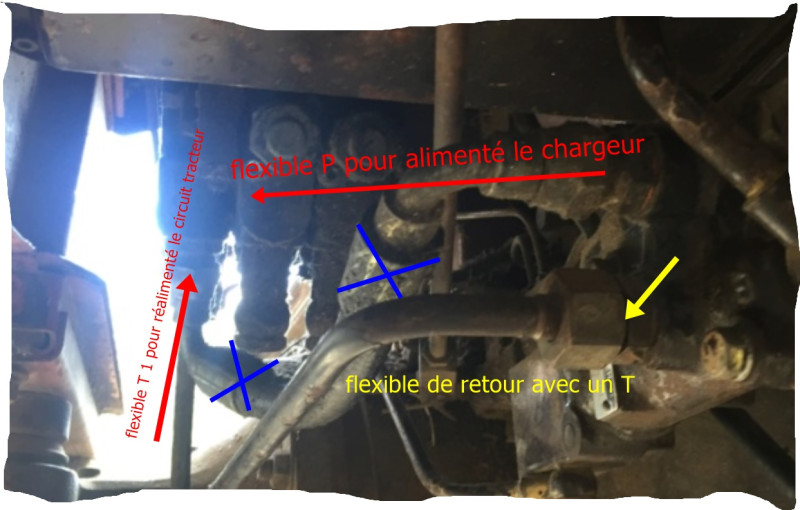

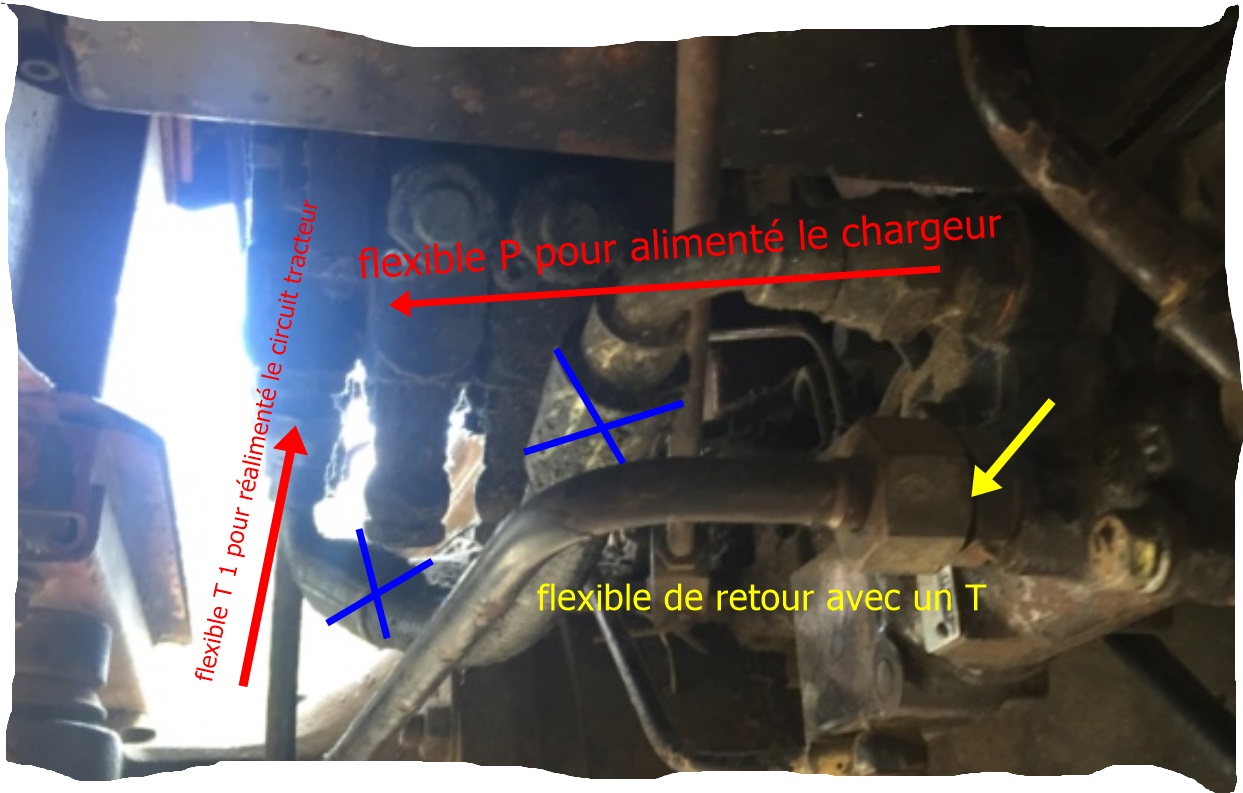

un schéma refait , le sens des flèches est le sens de circulation de l'huile et tu supprime le flexible avec les croix bleu

A + Thierry

[jean claude 2320]

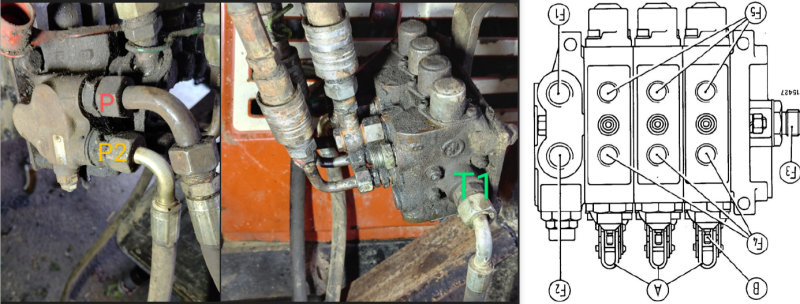

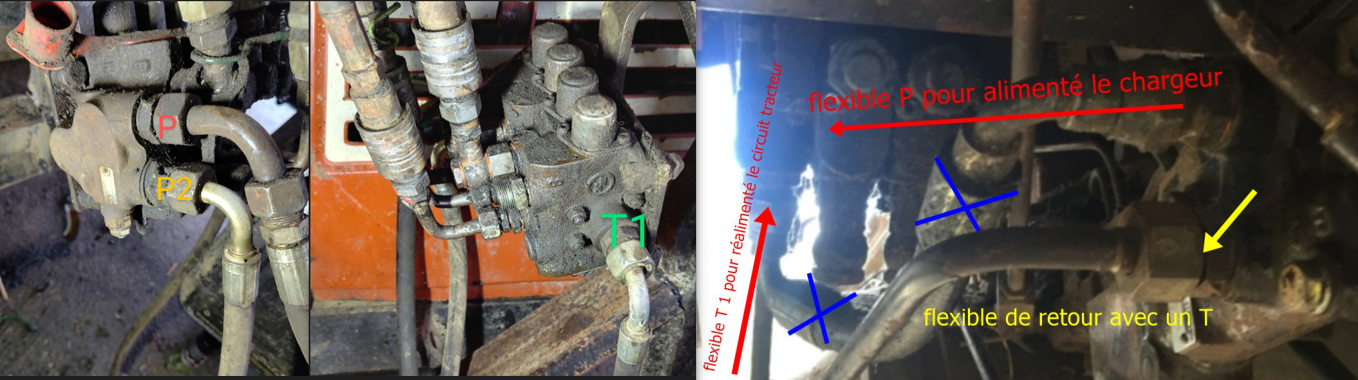

Bonjour, je m'amuse à faire la synthèse de vos infos. Merci à Thierry.

texte_2024-03-03 095553.png (84.74 Kio) Vu 5959 fois

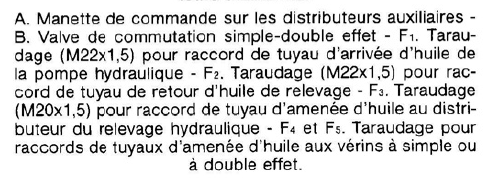

P=F1 , arrivée
P2=F2, retour au pont
T1=F3, alimentation distributeur du tracteur
Branchements montée, descente =F4
Branchements ouverture, fermeture godet=F5 (ou inverse F4,F5)

[Alexis76]

voici

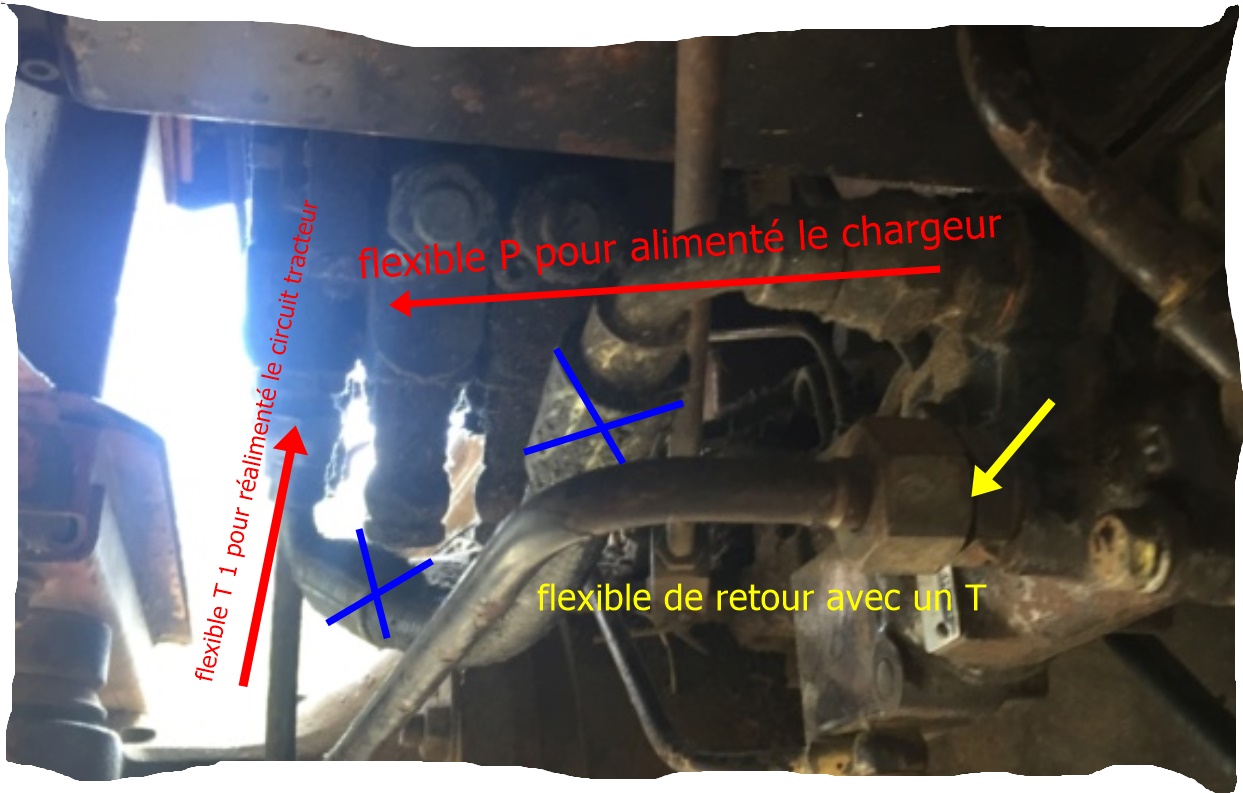

un schéma refait , le sens des flèches est le sens de circulation de l'huile et tu supprime le flexible avec les croix bleu


A + Thierry

Salut Thierry et merci !
Oui ça c'est ok j'ai pigé

Je voudrais juste être sûr du rôle des flexible de distributeur, pour pas mal brancher et faire un mur d'hydraulique..

[thierry 1968]

Bonjour

ben qu'est ce que je vais dire de plus , le distributeur est toujours aussi propre

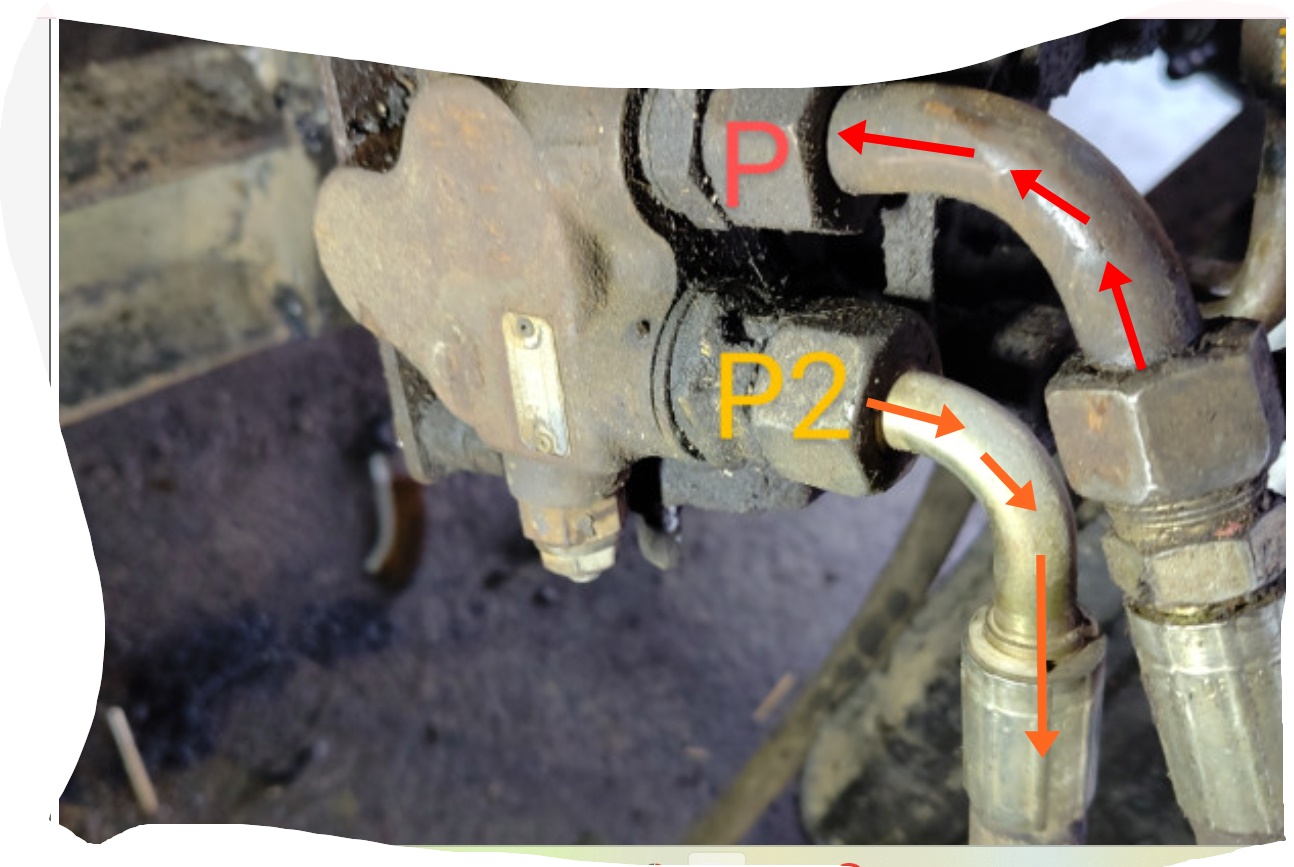

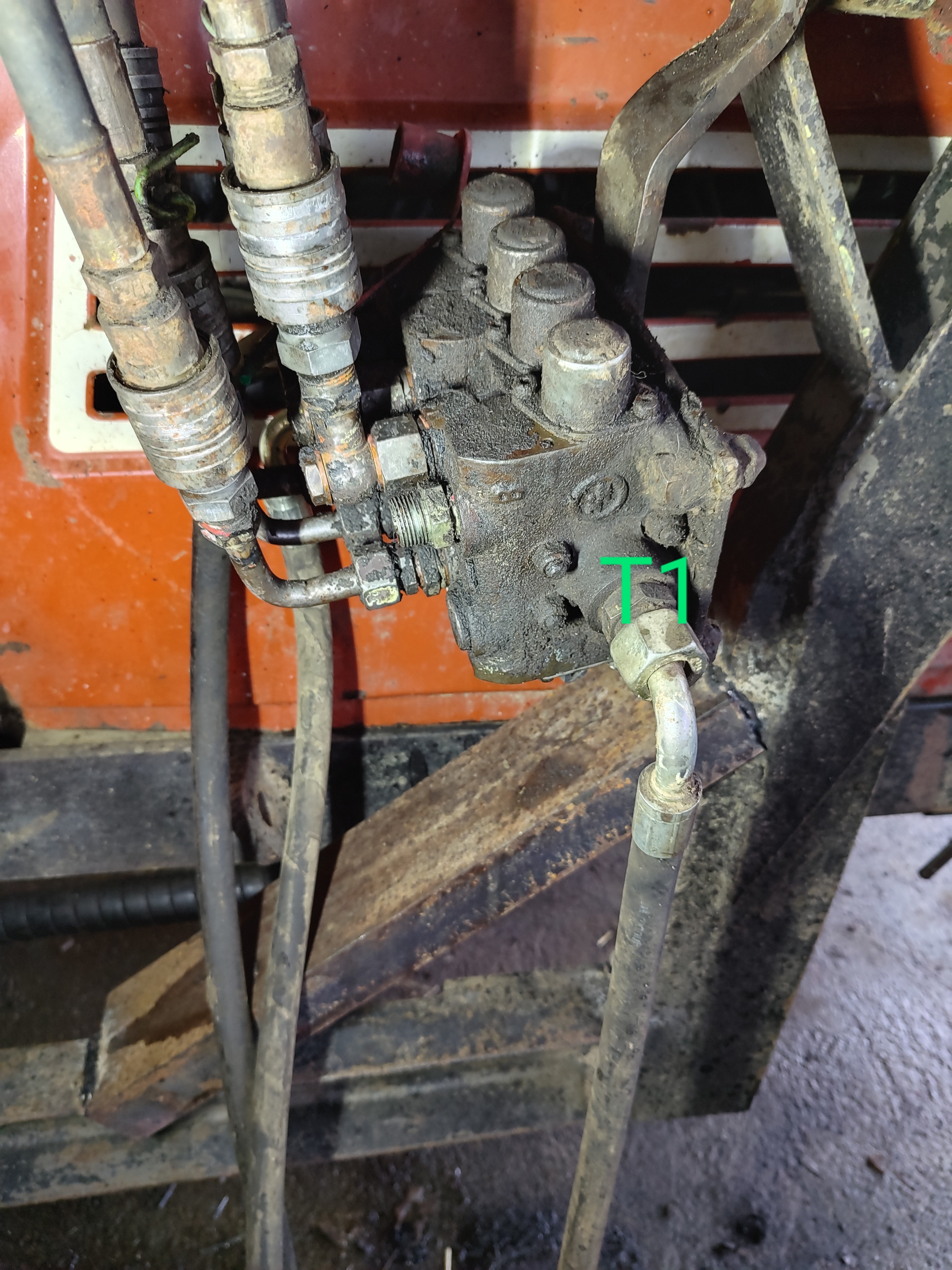

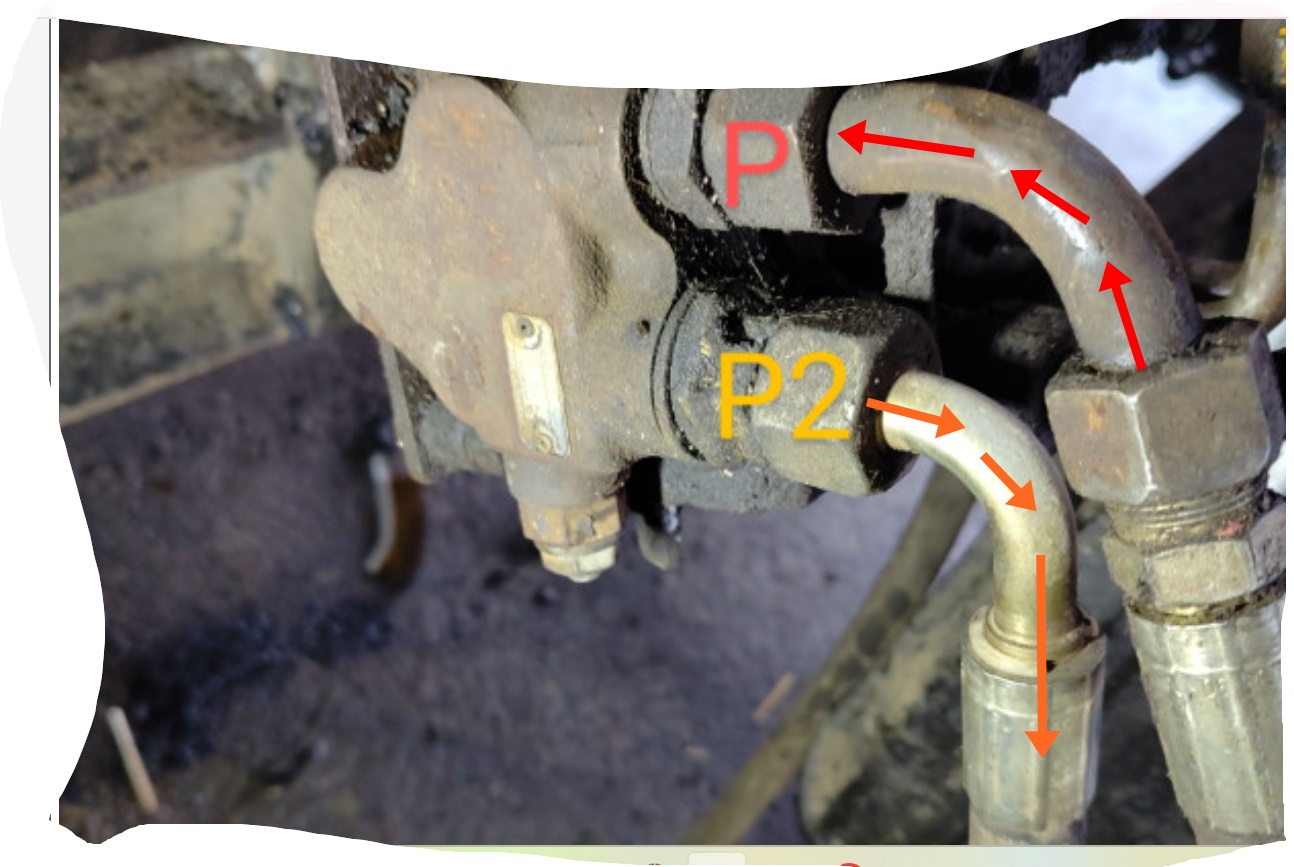

j'ai mis en plus le sens de l'huile , et autrement tu a une sortie distributeur qui va vers un vérin mais ou T1 va se branché au distributeur auxiliaire

P va se branché a la sortie du distributeur de frein de remorque

P2 comme tu le nomme nais pas une pression mais retour libre va se branché avec un ( T ) sur le distributeur de frein de remorque sous le tuyau de pression ( P )

A + Thierry

[Alexis76]

Merci beaucoup à vous deux !

Du coup on est bon.

-P alimentation
-Celui que je nomme P2 , branchement avec un raccord en T comme Yapa.
-Et celui que nomme T1 , a l'autre bout du flexible de base.

Concernant ton marquage "???bleu" je pense que c'était un branchement de l'ancien propriétaire. Moi il va pas me servir je vais donc lui mettre un bouchon.

Dernière question avec ce type de montage est ce que le débit est des le démarrage du tracteur ou il faut enclencher une manette pour faire fonctionner la fourche ?

Et est ce celà supprime une fonction de base du tracteur ? Type distributeur arrière etc..

++

[thierry 1968]

oui d'es l'instant que tu démarre le tracteur le chargeur fonctionne directement et pour le reste de l'hydraulique rien ne change

c'est pour ça que n'importe quel constructeur de chargeur se branche après le distributeur de freinage , car ci il y a disfonctionnement du distributeur du chargeur , les frein de remorque reste fonctionnel

sur les nouveau tracteur avec pompe hydraulique a débit variable , c'est pareille ont se branche après le distributeur de frein de remorque

comme ça les frein de remorque et la direction est prioritaire sur le reste du tracteur

juste lorsque tu fait fonctionné le chargeur tu n'aura pas de relevage ni de fonction auxiliaire , comme avant sans la modification

A + Thierry

[Alexis76]

Bonsoir à tous,

J'ai eu le temps de passer chez le marchand de flexible en fin de journée, j'ai raccourci à bonne dimension les flexibles du distributeur et acheter les raccords en T ainsi que des coudes et bouchon (92€ttc)

Verdict la fourche fonctionne !

Un grand merci à vous

J'ai encore deux petites questions..

Je vais devoir faire l'appoint d'hydraulique, c'est quoi comme huile dedans ? 15w40 multifonction ?

Deuxièment mes vérins monter/descente sont en simple effet, et donc branché par un seul flexible sur le distributeur.. est-ce que cela est un souci ?

++
