Montage valve de freinage sur un UTB 445

[jean claude 2320]

En fait vous avez 2 possibilités:

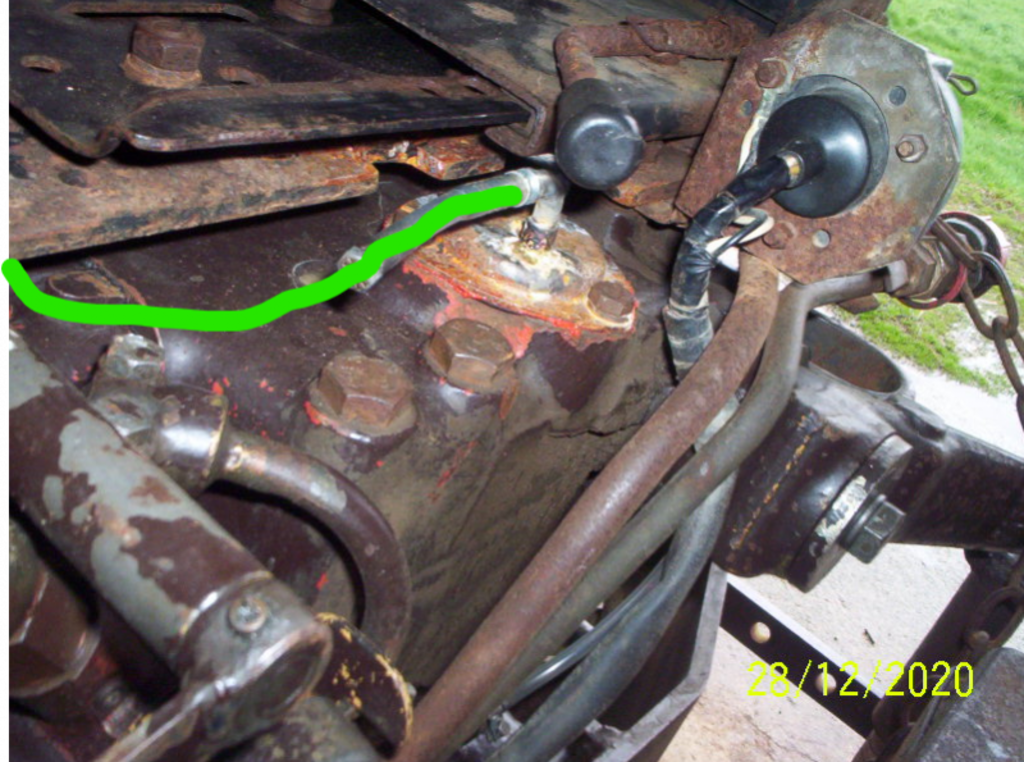

ce raccorder, avec un Y ,au tuyau que vous venez de photographier ( ce que propose le constructeur ).

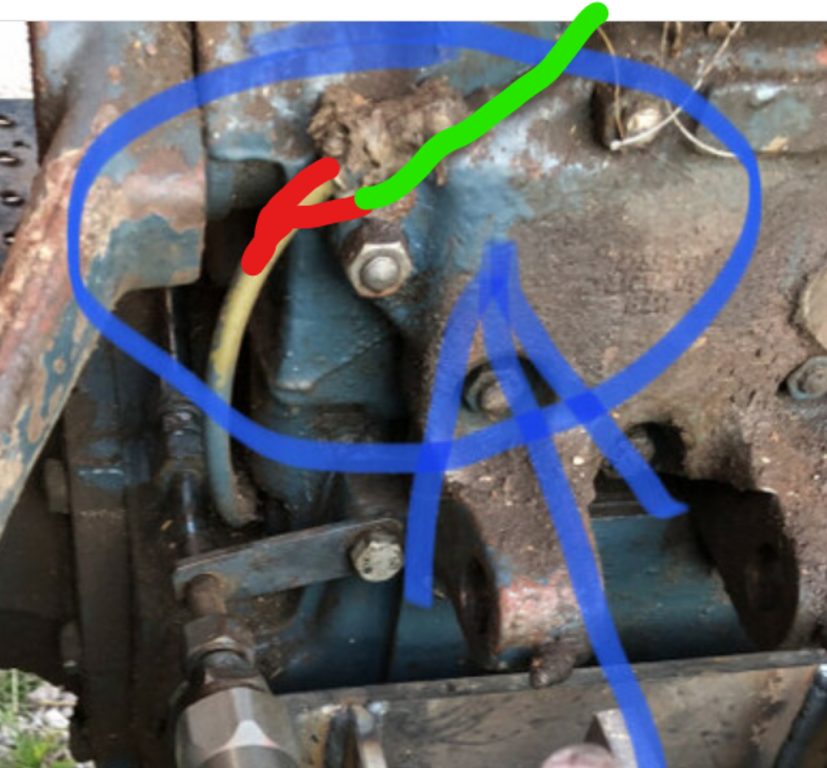

Mais, il y a plus simple: comme l'a dit JJ , sur le couvercle en tôle sous le siège, le déposer, percer, braser un coude et ensuite se brancher dessus. 2 photos pour résumer:

Raccord Y et tuyau_Capture d’écran 2021-04-05 210938.png (791.63 Kio) Vu 890 fois

[jj]

si tu te branches à cet endroit tu devrais profiter de prévoir un retour d'huile
cela peut toujours servir

[Simon67]

si tu te branches à cet endroit tu devrais profiter de prévoir un retour d'huile
cela peut toujours servir

oui c'est une idée. Mais le retour d'huile c'est sous pression non ? je ne peux mettre de tuyau souple comme pour ça ?

[jj]

un retour d'huile n'est pas sous pression au contraire cela peut te servir avec une fendeuse qui a
un distributeur à part
par contre sur ton tracteur tu as aussi le distributeur auxiliaire peut etre mis en double effet

[jj]

distributeur tracteur

[Simon67]

distributeur tracteur

le seul problème que j'ai, c'est que je n'ai pas le raccord special pour monter le double effet. C'est quoi le nom de raccord?

[jj]

le raccord s'appelle "cheminée" il était livré avec tous les SOMECA du 400 au 640 (446 au 6546)
démonté avant livraison
l'autre jour j'en ai vu sur le forum(quant ? ) un des membres posait la question pour le mettre
sur un 415
je vais essayer de retrouver

[jean claude 2320]

Bonjour Simon,
il faut remplacer le raccord 102 sur le haut du distributeur par l'autre raccord 102, comme celà tu auras le double effet ( mettre des joints neufs)

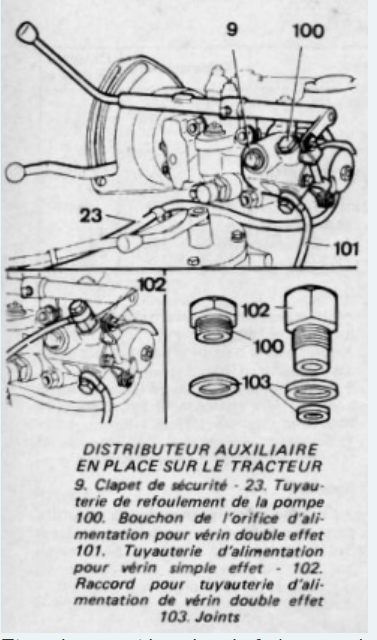

102 Raccord double effet_Capture d’écran 2021-04-06 132759.png (215.88 Kio) Vu 874 fois

[jean claude 2320]

C'est fait JJ.

[jean claude 2320]

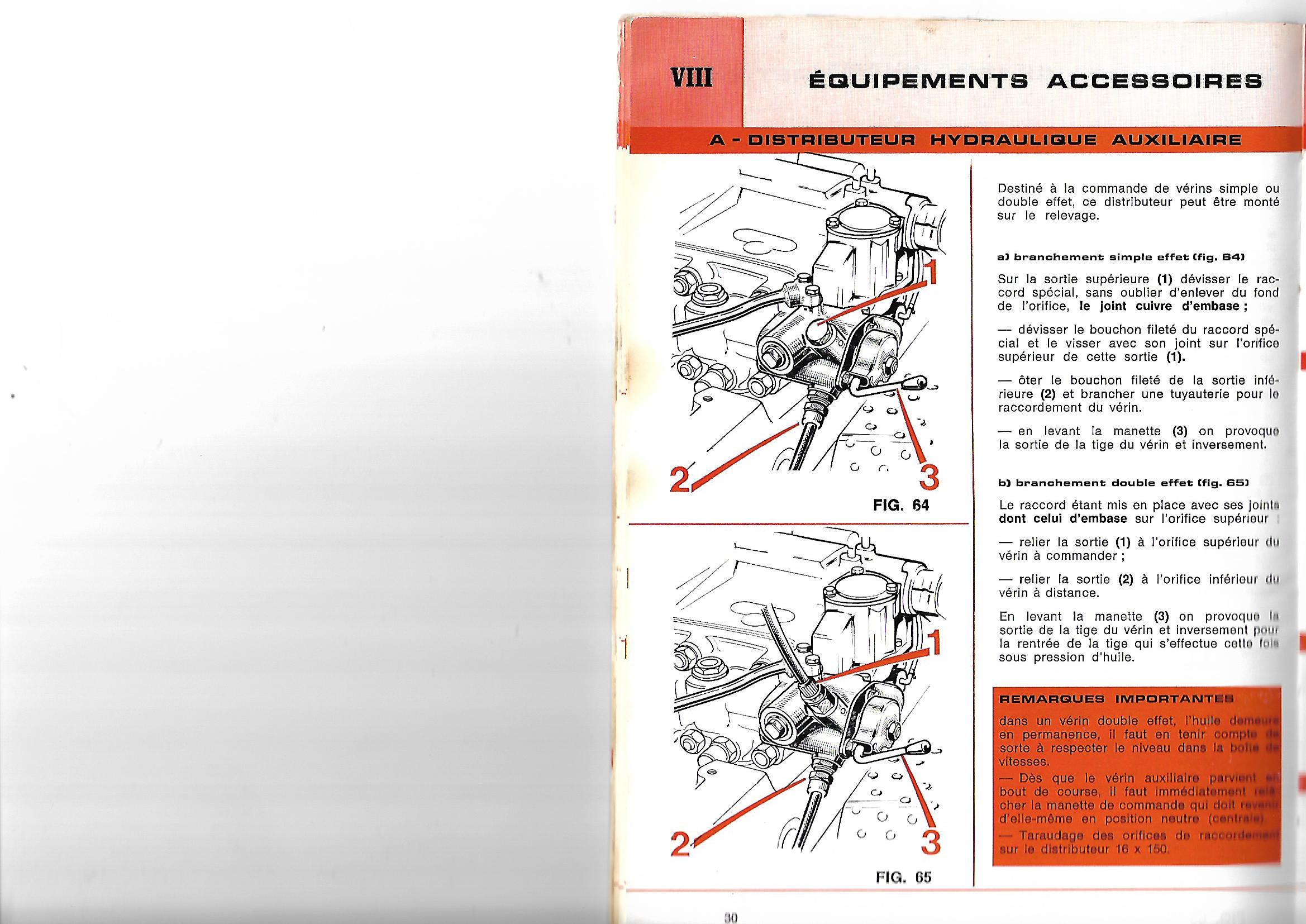

Le manuel pour le modèle standard
http://vieux.tracteurs.free.fr/pdf/manu ... hnique.pdf
