Hydraulique sur Fiat 580

[gilcop77]

La suite:

[Fiatagri38]

Merci pour les infos sur le vérins.
Je vais prendre une taille standard en 200 ou 300mm de courses. Car 225mm ce n'est pas standard chez la plupart des fabricants.

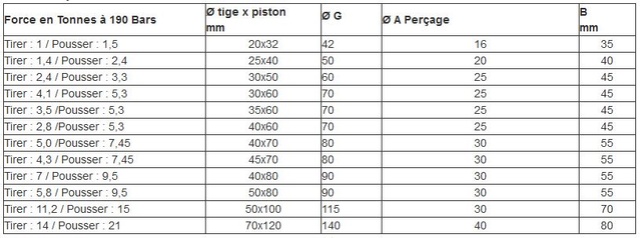

Par contre je me posais une question sur la force des vérins. D'après le tableau sur le site de socomhy, les vérins 30*50 (tige*piston) correspondants à ceux cité plus haut développent une force de poussée de 3.3T chacun à 190Bars (ce qui est le cas sur la plupart des circuits agricoles).



Cela me parait énorme pour de simple vérins de cavages. Surtout que le chargeur HM24 est donné pour une force d'arraché de 1T et 600kg de charge.

Est-ce qu'il ne serait pas possible de prendre plus petit comme verin??

[jj]

Il faut tenir compte de la position des vérins
exemple un vérin qui est directement sur l'accessoire (godet) risque de plier en reculant c'est pour cela que sur le chargeur AGRAM il y a un cadre
ensuite plus tu diminueras le diametre plus tu augmenteras la rapidité en diminuant la puissance !

[Fiatagri38]

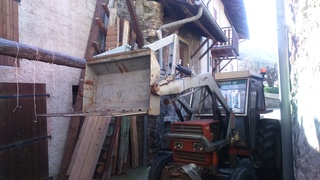

Quelques photos de l'avancement.
ça y est le chargeur est monté sur le tracteur!! Prochaine étape, montage d'un distributeur pour le chargeur avec commande par flexible et ajout de la fonction cavage. La commande du matériel hydraulique devrait partir dans les prochains jours.

[SFGuigui]

PAs trop chiant à atteler ou dételé du tracteur? Perso je galère un peu avec le mien...

Sinon, j'ai cru remarquer que les pieds des béquilles était dans le vide. Tu as des buter pour les caler sur le chargeur.

[Fiatagri38]

Après pas mal de temps je reviens vous donner des nouvelles de mon installation.
Après avoir fait les plans en 3D du système de cavage, j'ai réalisé les pièces mécaniques et le montage (photos) avec l'ajout d'un distributeur avec commande par flexible:

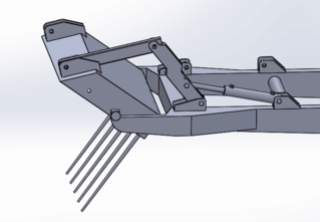

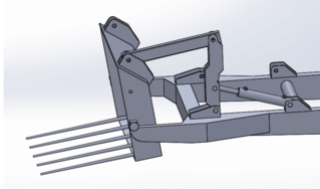

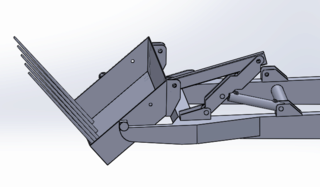

Plan 3D:

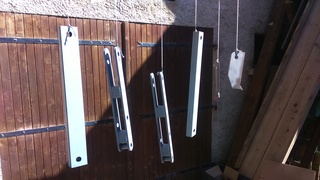

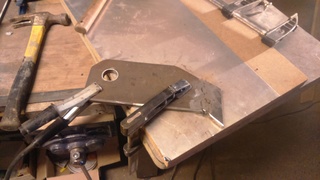

Réalisation des pièces et mise en peinture:

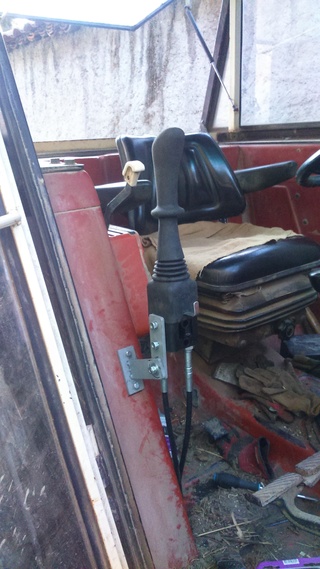

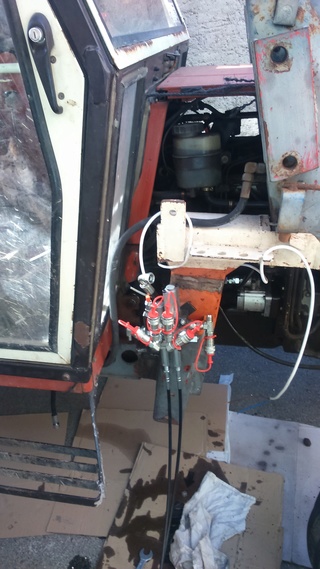

Installation du distributeur:

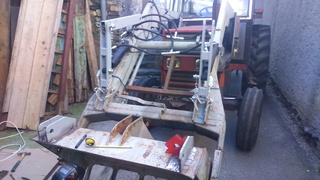

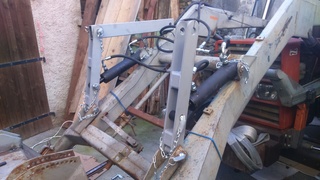

Montage du système de cavage avec les vérins et soudure des chapes sur la fourche:

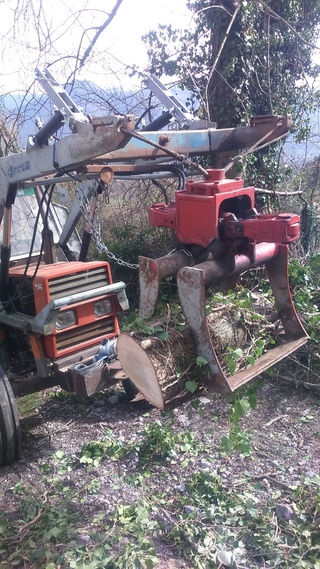

Utilisation du distributeur avec un grappin:

[dave02]

Tu as un retour du système tu en es satisfait ? Le bloc hydraulique commandé est bien?
