Restauration Fiatagri 88-94 DT

[Antho_88-94DT]

D'accord merci je ferais attention de ne pas remettre a chaque fois les reponces citées.

[jean claude 2320]

Décanteur n° 29 (à gauche):

[jean claude 2320]

Au décanteur fil M (marron) branché au M ; fil VG (vert-jaune) branché au B (blanc); fil L (bleu foncé) branché au N (noir)

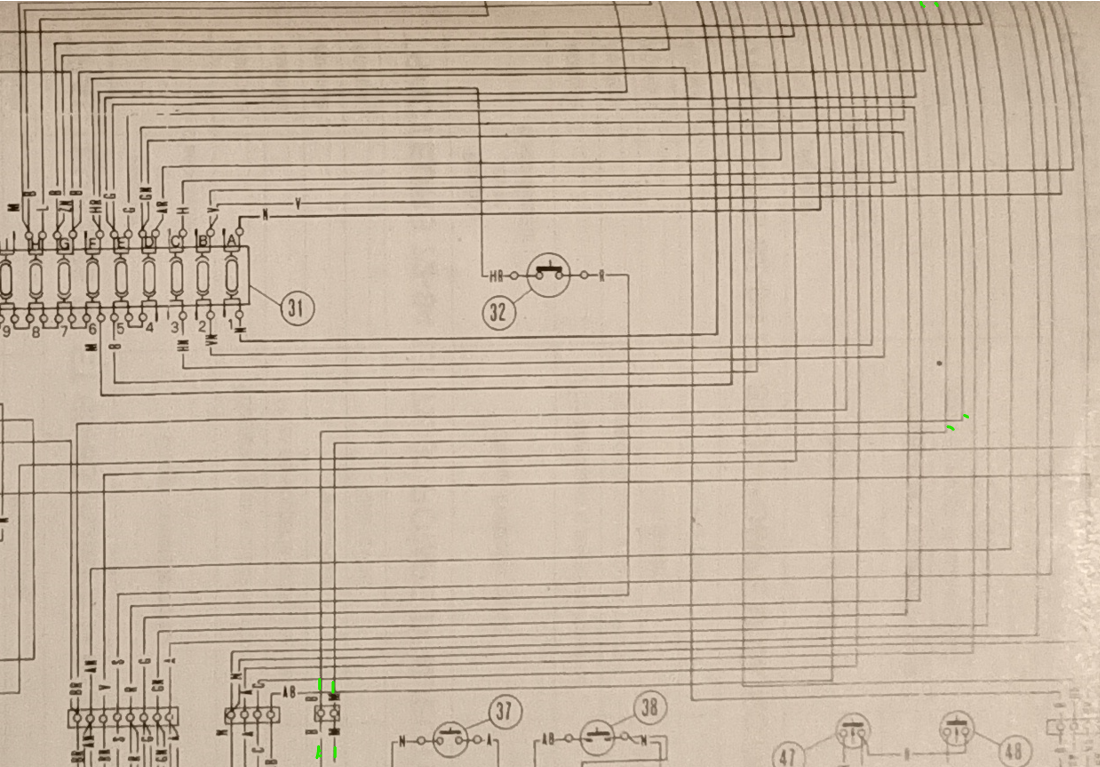

Filtre décanteur 29: 3 fils noir, blanc, marron dont le noir à la masse; passage par une connexion ;tu sors à droite avec les 2 fils figure 1

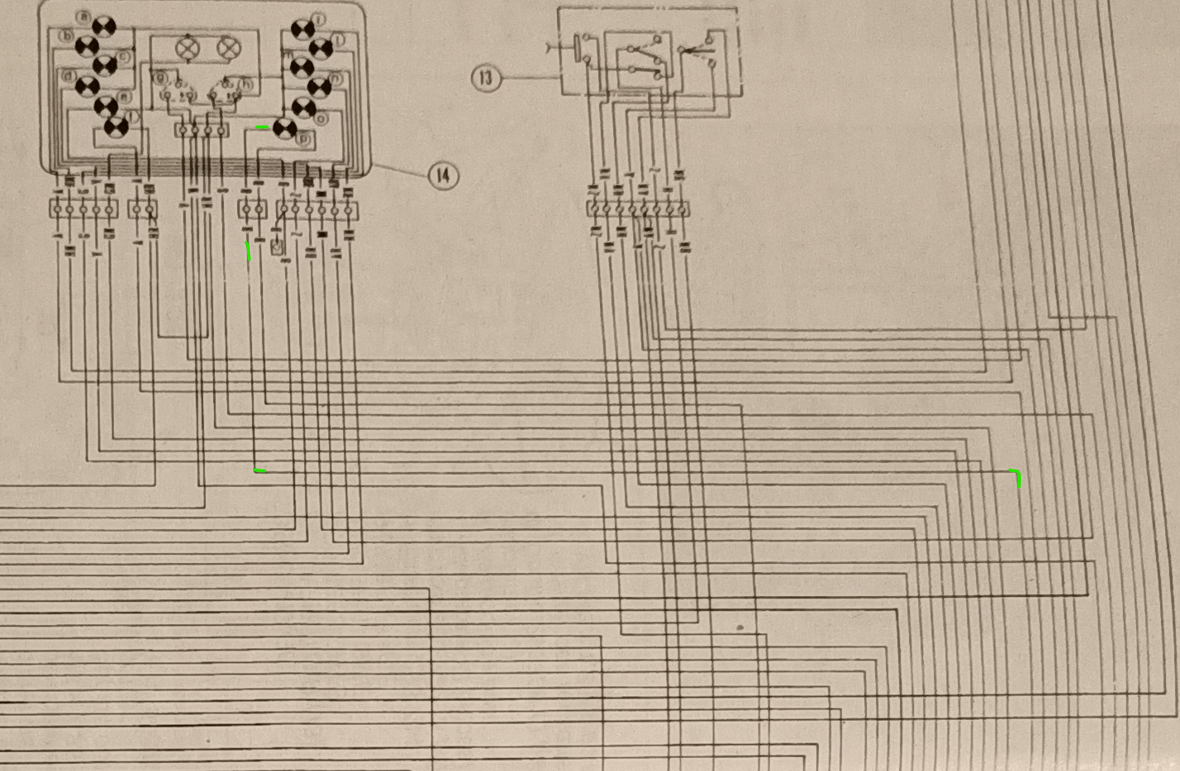

tu rentres en bas; connexion; tu sors en haut figure 2

1 vas au fusible( le marron) et le blanc ressort en haut figure 3

le blanc, il monte et sors en haut figure 4

et il arrive à la broche du tableau de bord figure 5

il alimente l'ampoule de "p", en bas à droite: lampe témoin d'engorgement filtre décanteur de combustible
