comment se démonte un vérin de relevage de 160 55

[Avanti]

bonjour
j'ai un vérin de relevage qui fuit comment le vérin est monté ou verrouillé par avance merci

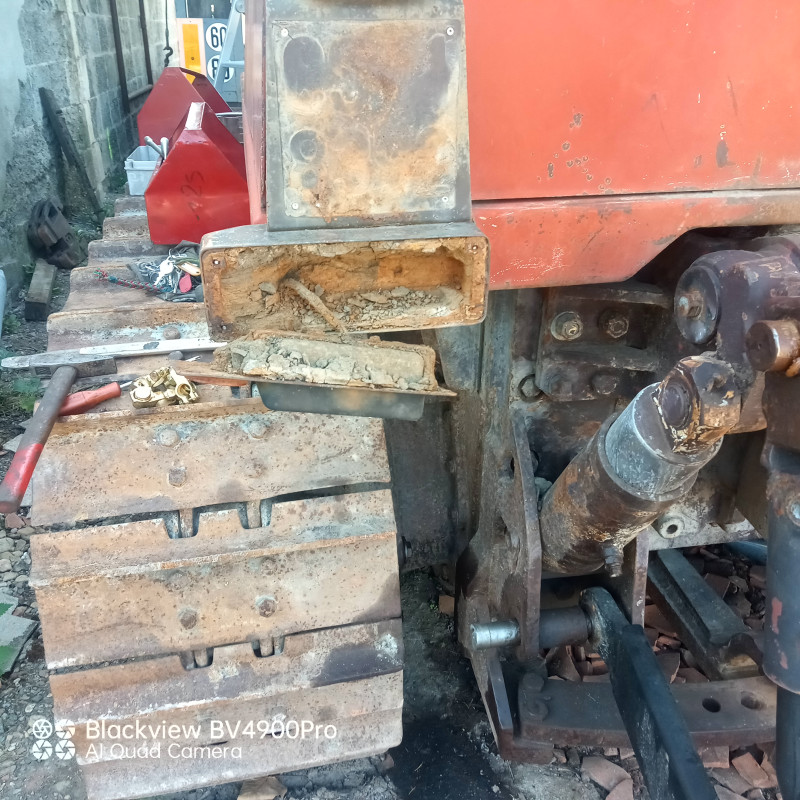

voici la photo du vérin

[thierry 1968]

Bonjour

il suffit de déposé l'axe inférieur du vérin , puis le basculé vers l'arrière , sortir le circlips de l'axe supérieur et sortir le vérin

puis dans un étau dévisser le vérin et le remplacement des joints

CHennilliard fiat.pdf

(985.58 Kio) Téléchargé 142 fois

chenilliard 2.pdf

(1009.21 Kio) Téléchargé 115 fois

chenilliard 3.pdf

(1.01 Mio) Téléchargé 113 fois

A + Thierry

[Avanti]

bonsoir merci pour votre réponse mais cela ne correspond pas
pour le démonter dépose du raccord hydraulique sortir ou enfoncer le vérin pour apercevoir le jonc qui se trouve au cul du piston tourner le piston pour apercevoir l'ouverture du jonc avec un tournevis le sortir vers l'arrière et tourner en tirant le vérin pour dégager le jonc après tirer d'un coup sec le piston pour le dégager du cylindre attention risque d'éclaboussure avec le peu d huile qui reste dans le vérin cela est dure à sortir car le joint retient le piston

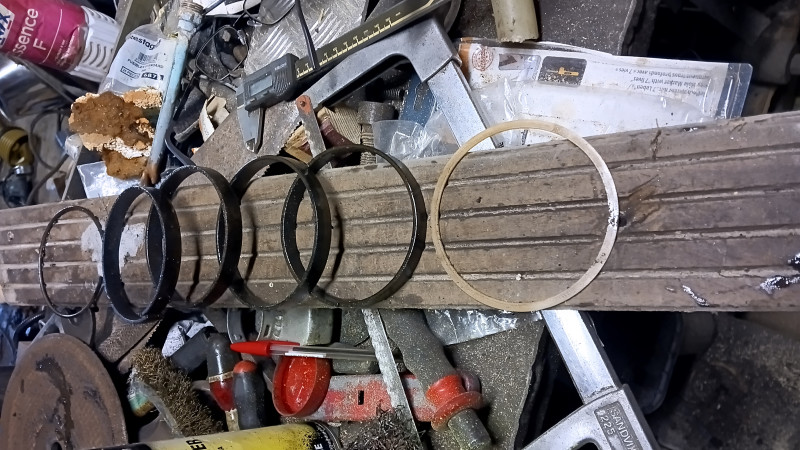

le blanc protection du joint à l'opposé le jonc
les bagues noires sont les paliers ou coulisse le vérin

je suis désole la photo est encore retourné

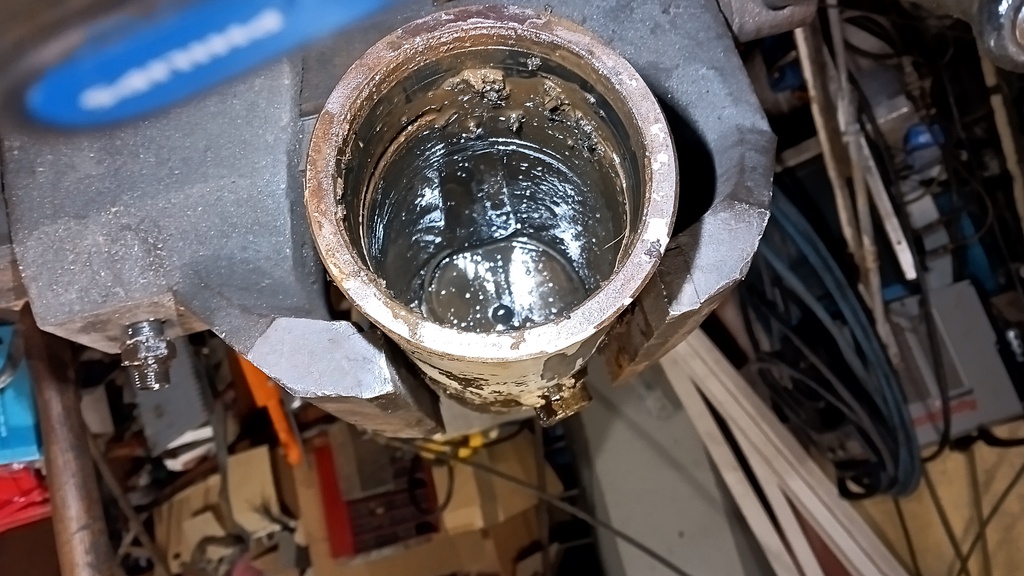

les morceaux que vous voyez dans le cylindre est le joint qui est dure et cassant en état de décomposition le cache poussière est dans le même état

il semblerait que new Holland ne fourni plus les pièces
diamètre du piston 100 course 160 référence du vérin 5138318 marquage sur le vérin

[Avanti]

bonjour
la commande est arrivée plus qu'a remonté

cordialement
ps je suis désolé les photos pivote de 180 °y a t'il une solutions ?

[jean claude 2320]

Bonjour, je l'ai ouverte dans un nouvel onglet ( pas obligé ), enregistré sur l'ordi, fait pivoter et renvoyé.
Bonne chance pour le remontage.
