levier de gammes 45-66

olivier.r · Message non lu par **olivier.r** » 09 févr. 2023 08:42

salut à tous,
j'ai un soucis sur mon 45-66, l'autre jour en épandant de l'engrais sur les céréales donc avec la pdf en route pour le vicon mon levier de gammes à décroché et ce à plusieurs reprises .
il a 7500 heures.

je voulais savoir comment est le bout du levier : soit boule au bout ou méplat ( usé ???)
avant de déposer le couvercle

ou si l'un de vous à une vue éclatée des leviers
merci d'avance Olivier

jj · Message non lu par jj » 09 févr. 2023 09:02

OLIVIER normalement le couvercle est facile à déposer

jean claude 2320

Bonjour Olivier,
il y a les 4 pions 5125535 des leviers, le 2 goupilles 13907470 des leviers et les 4 goupilles 13907570 des fourchettes qui est ou sont défaillantes ?

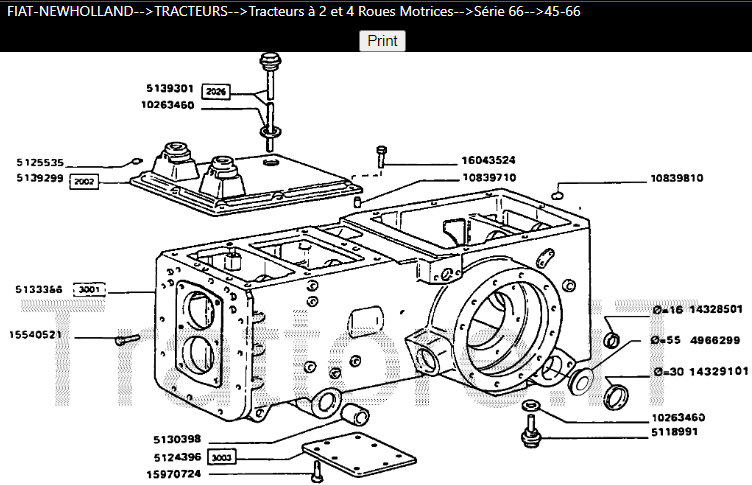

: Couvercle bv 45-66_2023-02-09 100342.png (126.99 Kio) Vu 2126 fois

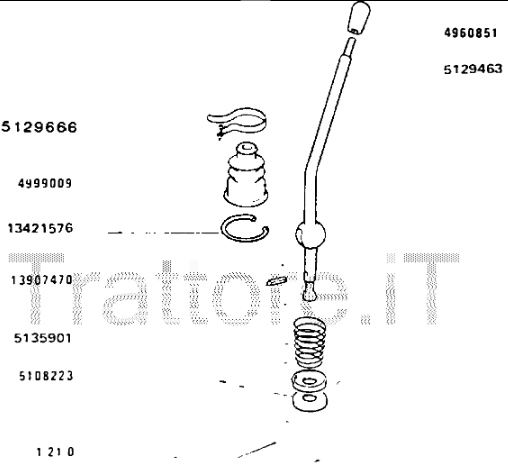

: commande ext bv_ 2023-02-09 101306.png (49.07 Kio) Vu 2126 fois

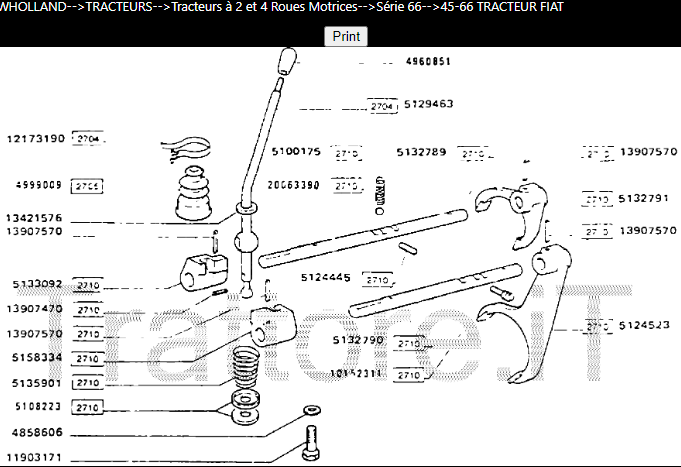

: levier bv_ 2023-02-09 101703.png (97.61 Kio) Vu 2126 fois

olivier.r · Message non lu par **olivier.r** » 09 févr. 2023 14:05

bonjour les gars et merci pour les infos Jean-Claude
je vais aller démonter ça ce soir et voir de quoi il en retourne

jj · Message non lu par jj » 09 févr. 2023 18:05

il a l'inverseur ou la marche arriere sur le levier de gammes ?

olivier.r · Message non lu par **olivier.r** » 11 févr. 2023 05:40

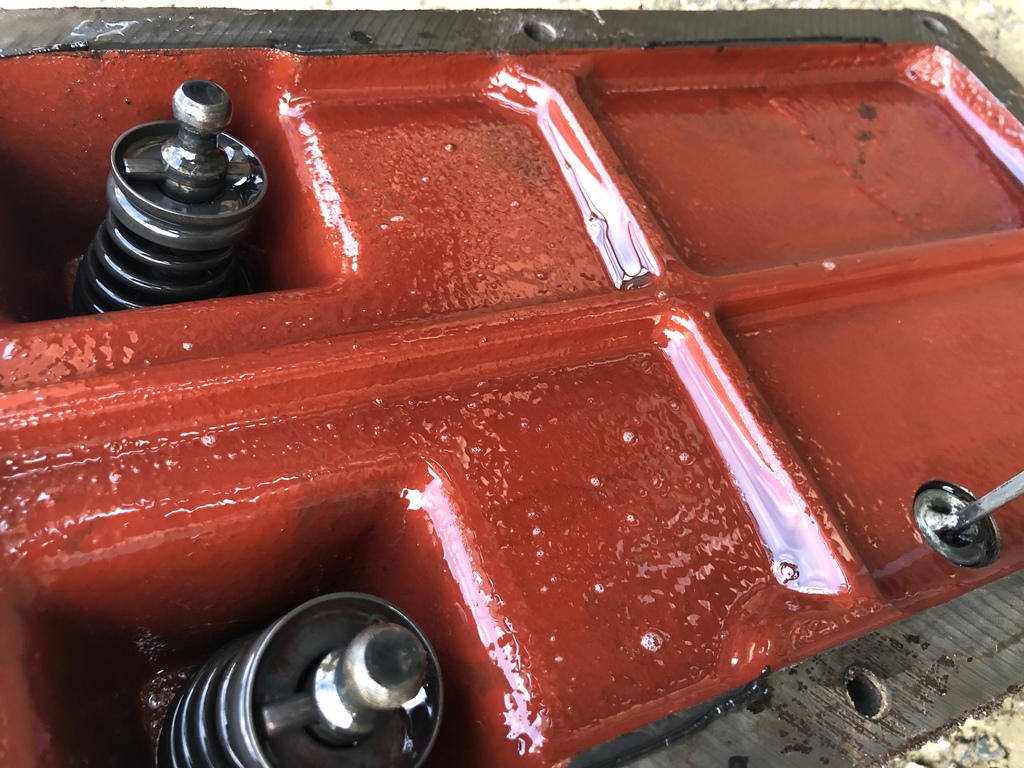

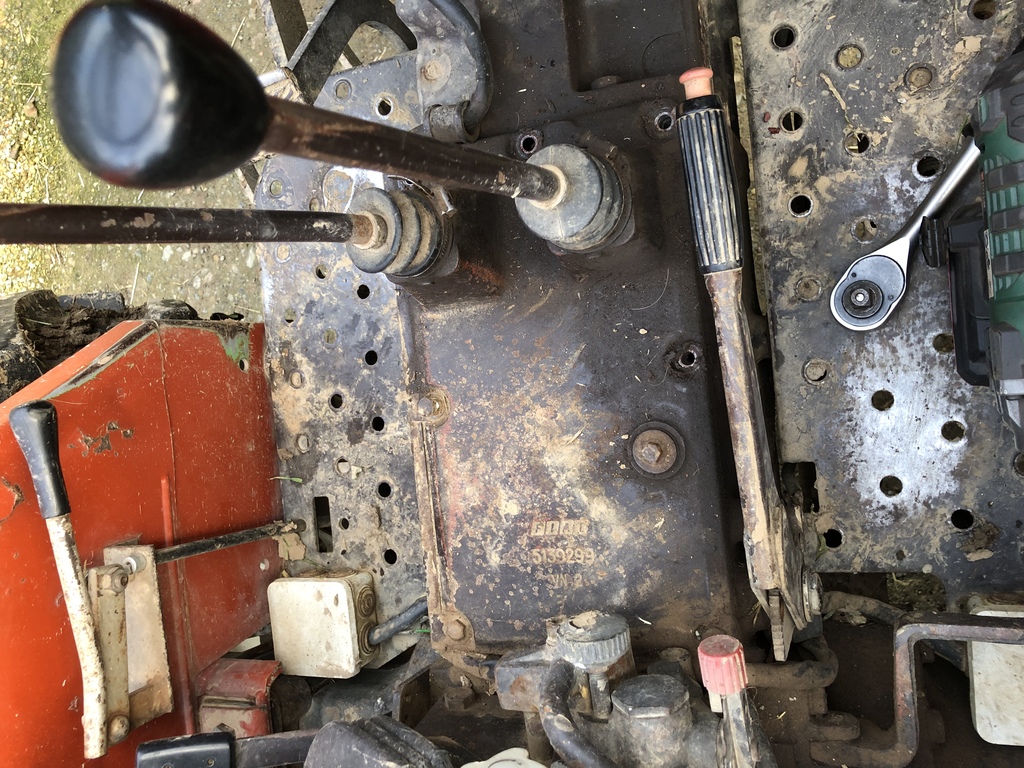

Voilà j’ai démonté le couvercle de boîte
Bon ben la sentence est tombée c’est pas une goupille mais le pignon qui est usé celui de la gamme moyenne

olivier.r · Message non lu par **olivier.r** » 11 févr. 2023 05:58

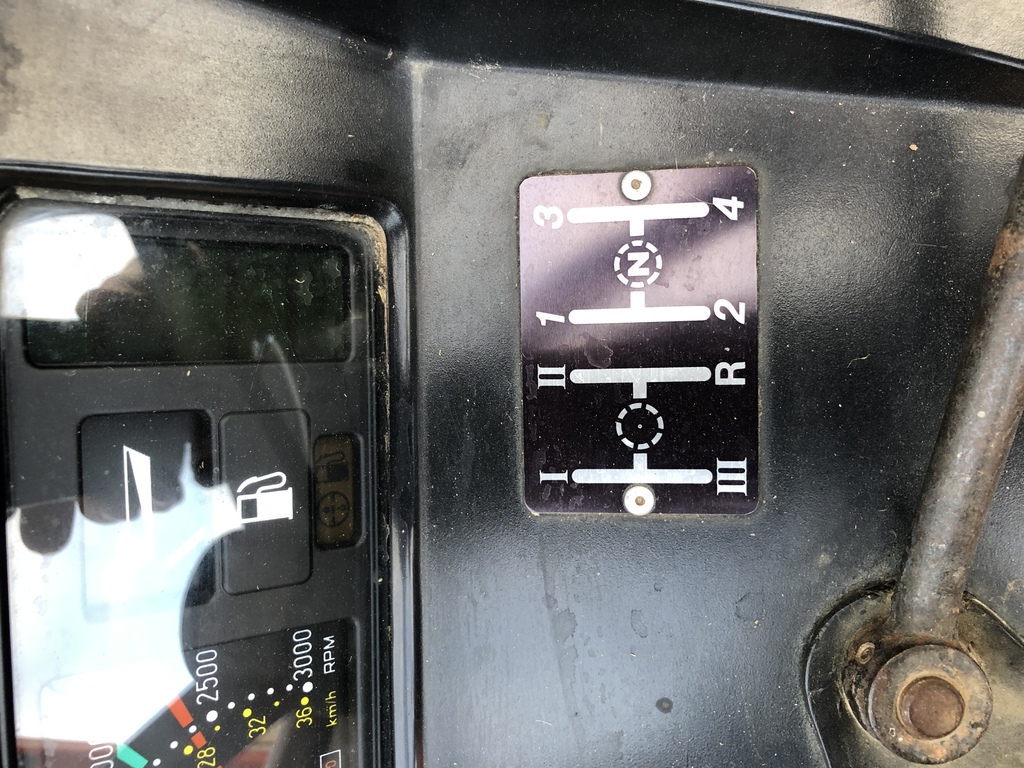

jj marche ar sur le levier de gammes

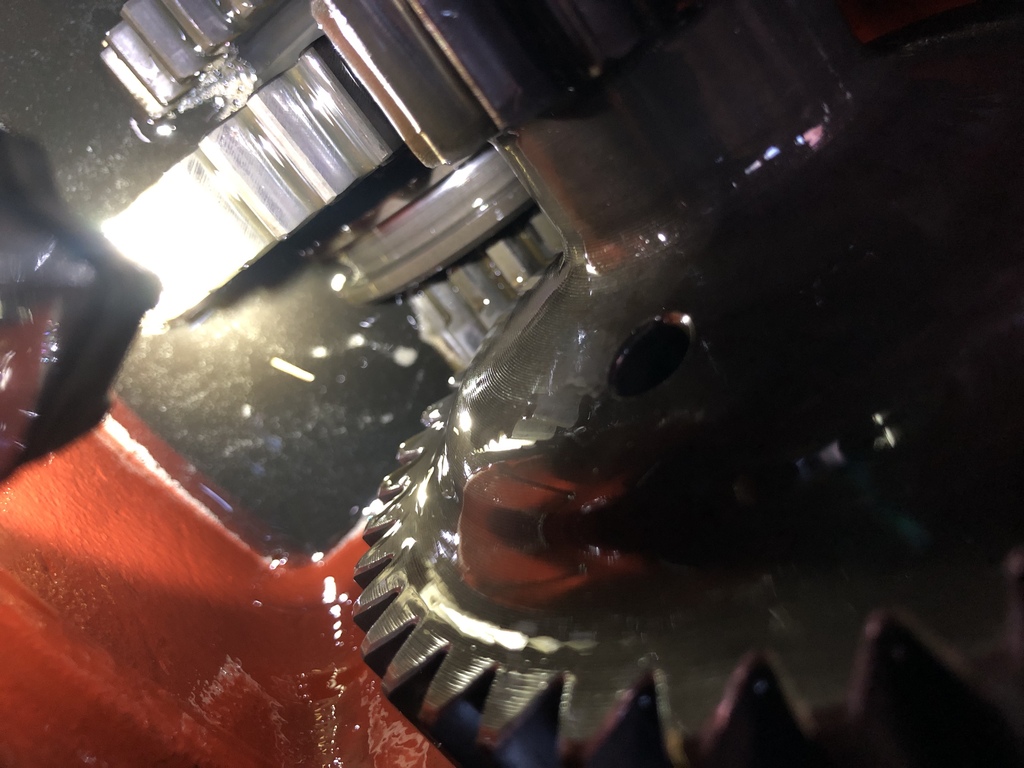

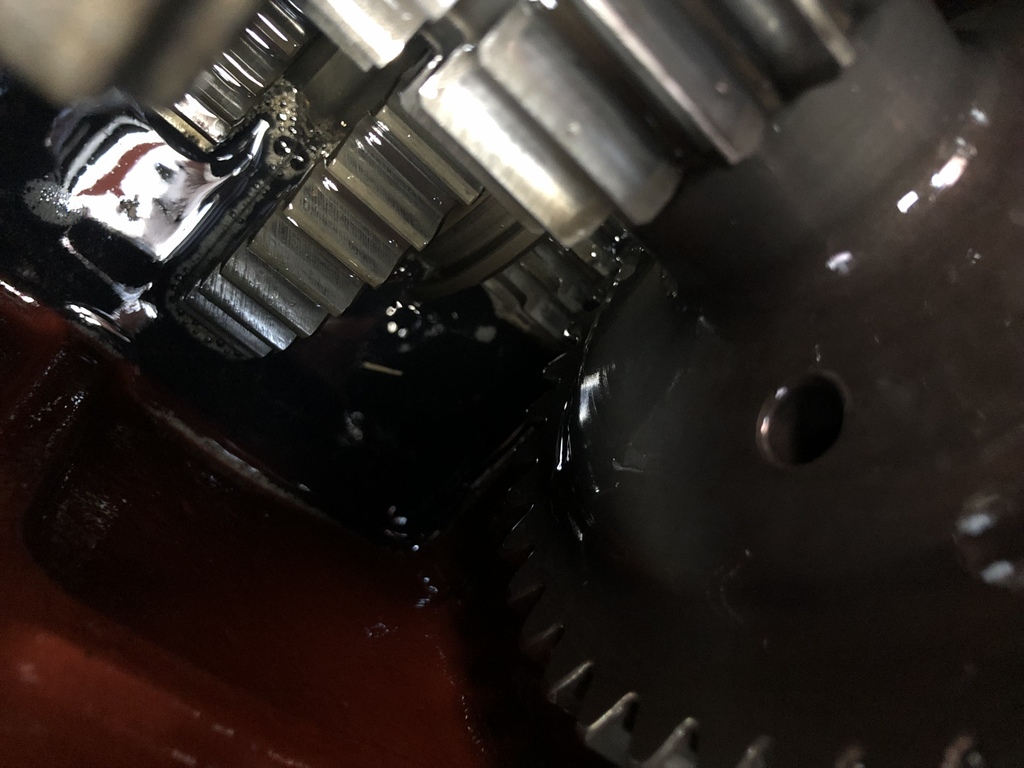

on vois sur les 2 dernières photos le pignon le plus au fond à gauche les dents qui sont usées

reste à savoir maintenant si il y à toujours de la dispo sur cette pièce chez new holland
avez-vous l'éclaté de boite avec la nomenclature ?
et éventuellement savoir ou je pourrais trouver la doc atelier en français de mon tit fiat
j'ai bien trouvé sur someca free une doc mais pas forcement assez détaillée sur la boite entre autre et pas en français

jean claude 2320

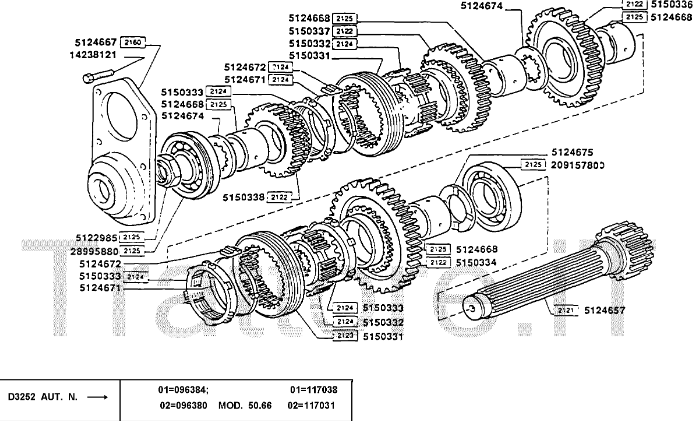

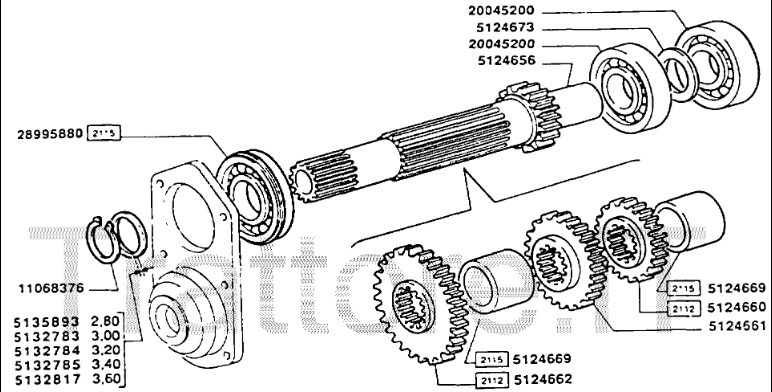

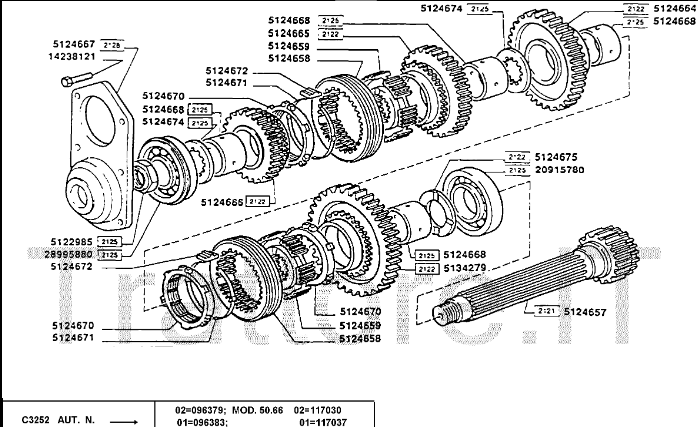

En effet c'est pus grave. Sur <trattore.it> sur les vues 1.28.1(01); 1.28.1(02) et 1.28.1(03) il y a tous les engrenages avec nomenclature à droite.

: 1.28.1(01)_ 2023-02-11 125232.png (138.7 Kio) Vu 2017 fois

: 1.28.1(02) 2023-02-11 143027.png (133.39 Kio) Vu 2017 fois

: 1.28.1(03) 2023-02-11 143222.png (133.39 Kio) Vu 2017 fois

jj · Message non lu par jj » 11 févr. 2023 08:59

OLIVIER tu as essayé de regarder si tu ne peux pas améliorer le recouvrement ?

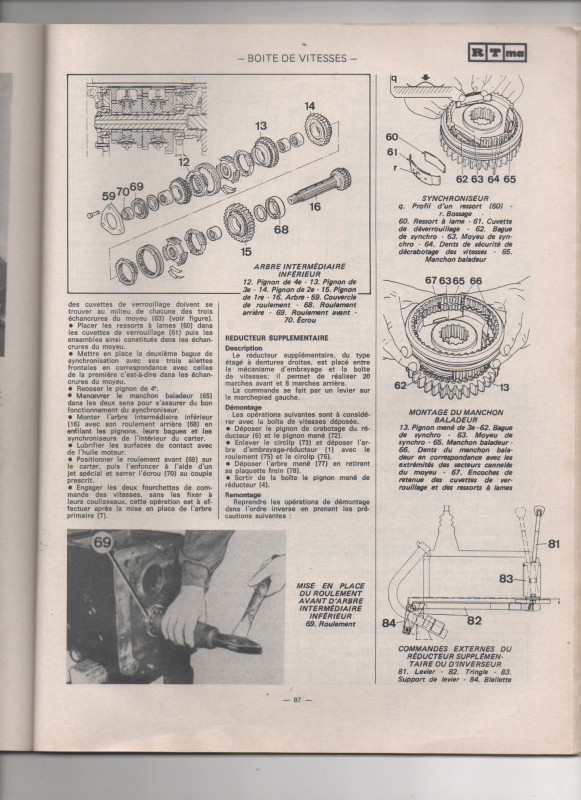

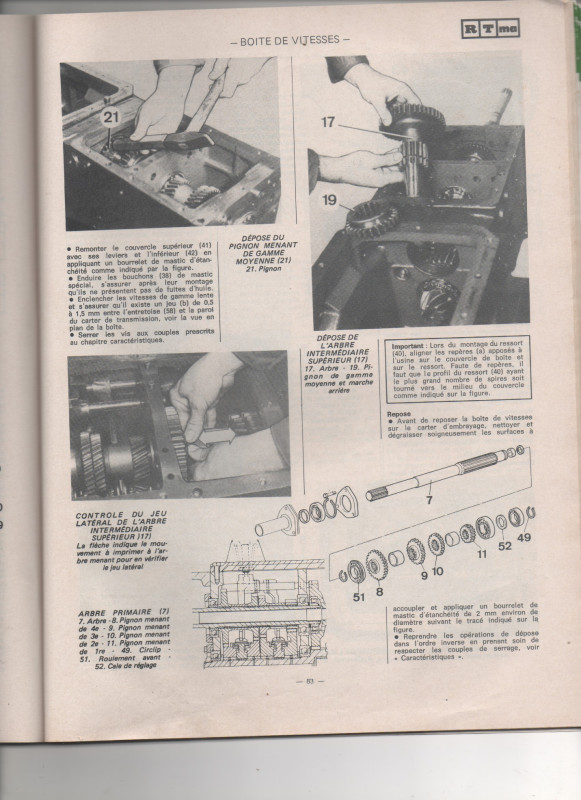

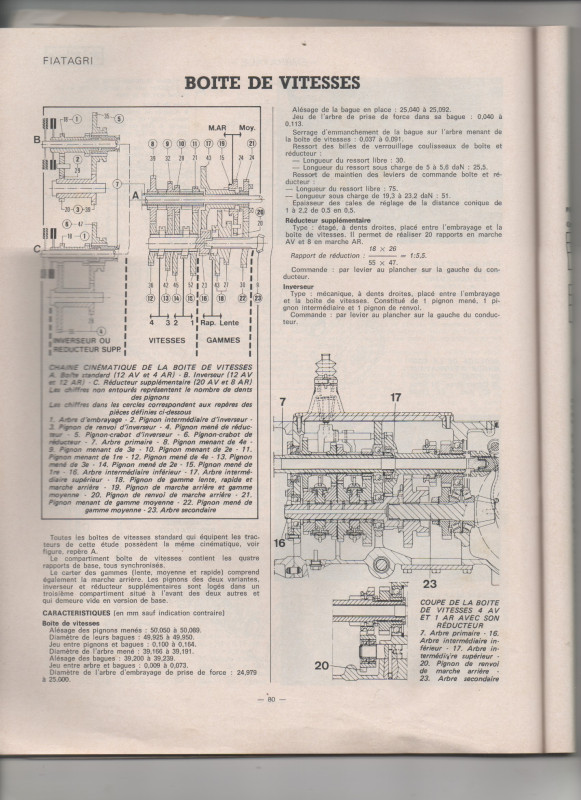

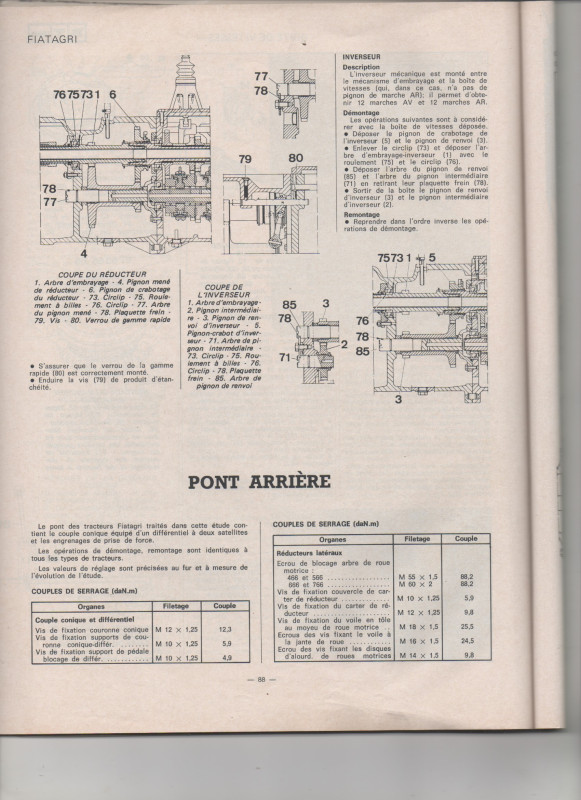

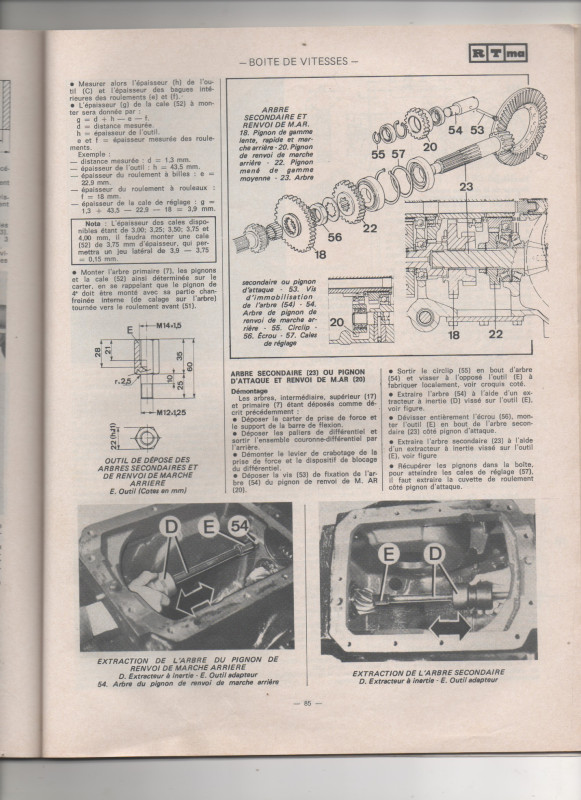

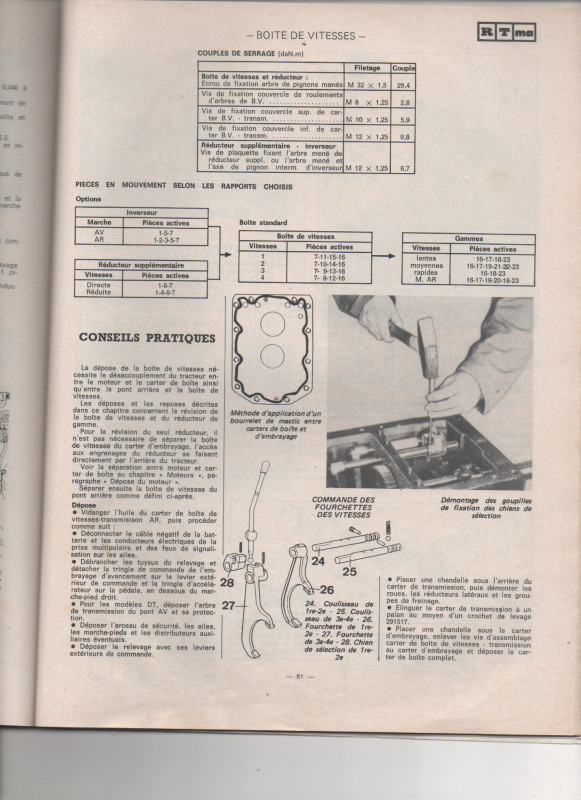

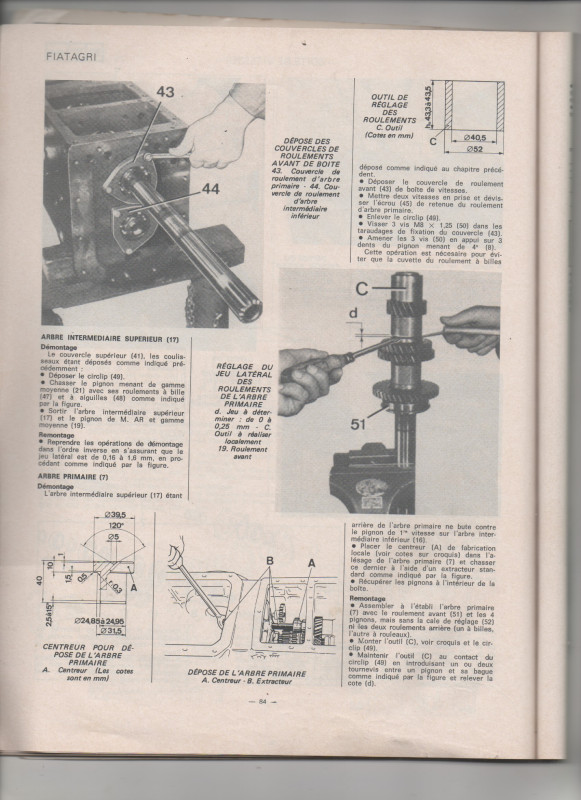

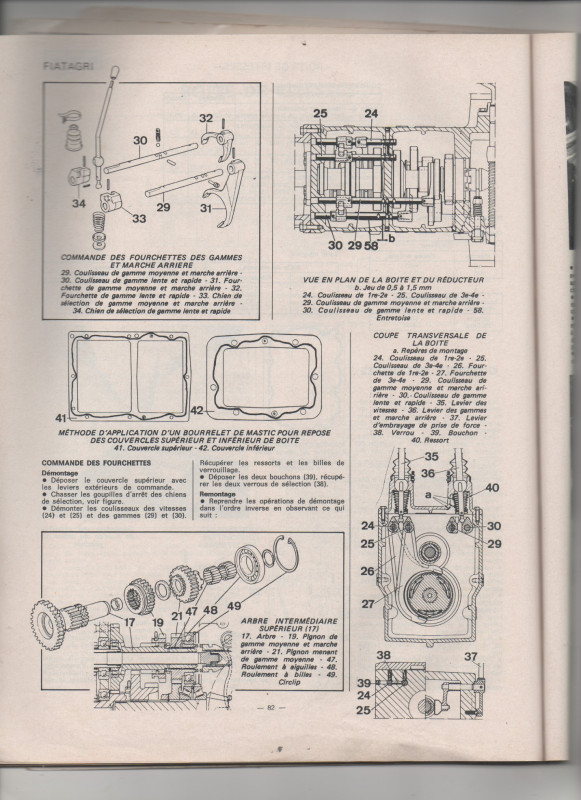

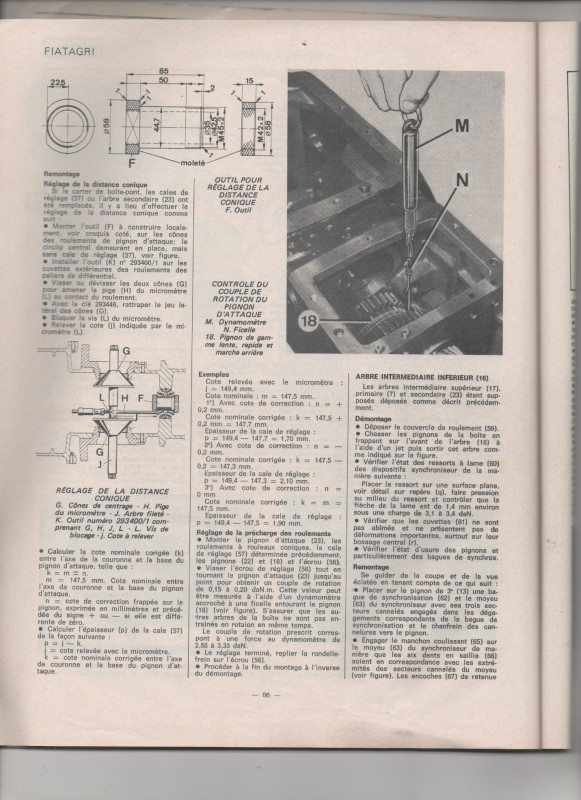

pour la revue technique tu regardes le 50-66 c'est le meme que le 45-66 ou du coté des vignerons et étroits
