Faucheuse à barre de coupe SPERRY NEW HOLLAND 445

[jean claude 2320]

Merci beaucoup Jean-Jacques,
c'est tout l'ensemble qui manque.
J'ai fait ces photos- montages pour y voir plus clair.
J'ai contacté une personne à Mortagne sur Gironde(annonce lbc) qui en a une. J'attends des photos pour voir si elle a ce boitier. A voir...

[jean claude 2320]

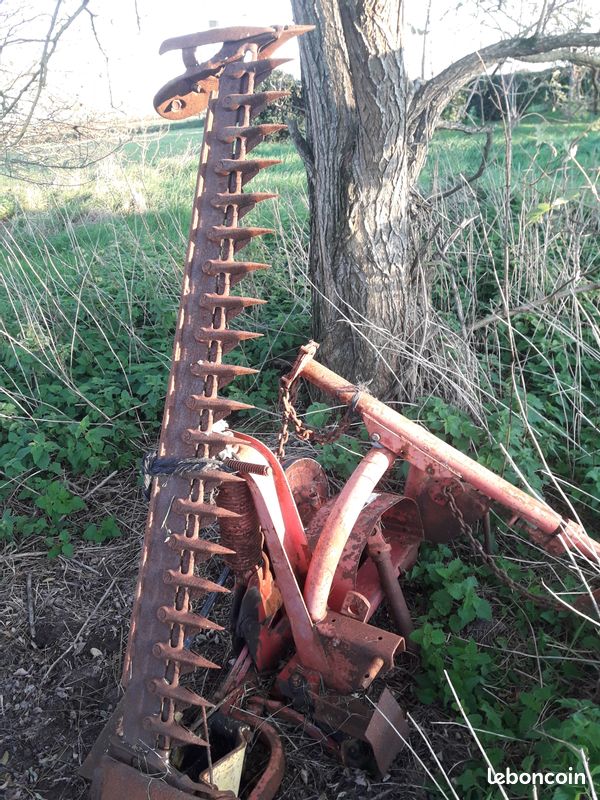

Bonjour, voici les photos de cette annonce:il faut la biellette du bas.

[jean claude 2320]

Le boitier de transformation du mouvement
vue d'en haut

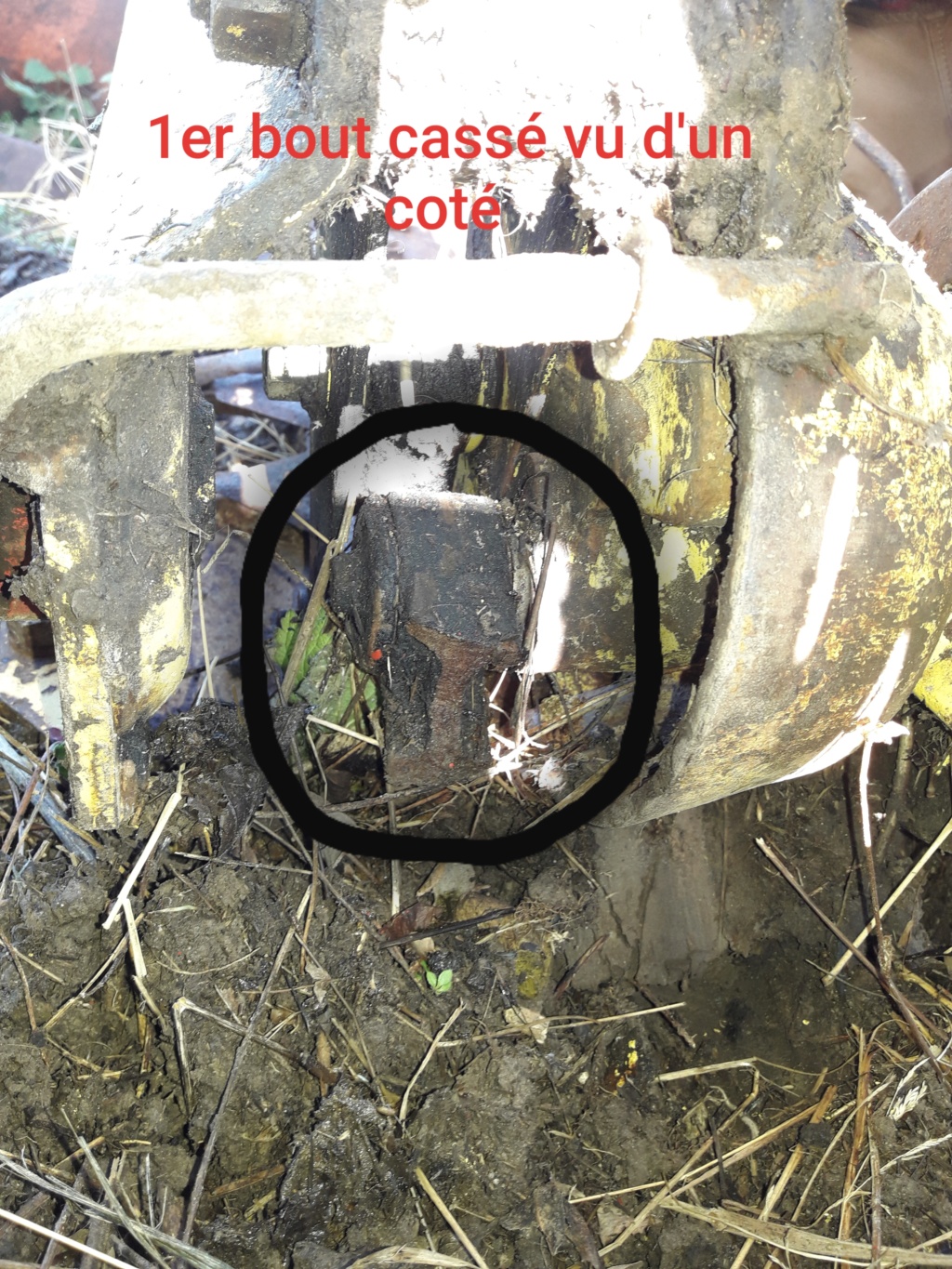

vue d'en bas les 2 parties cassées à ressouder.

[jean claude 2320]

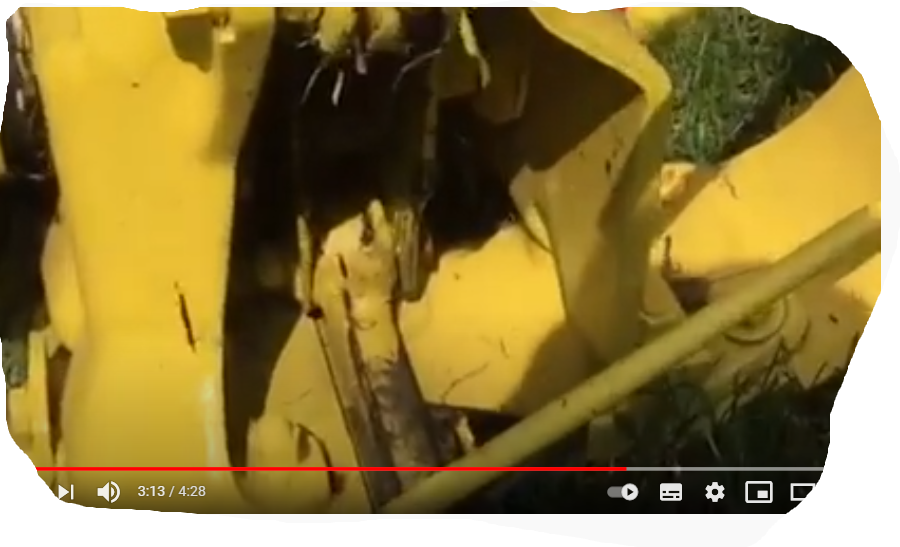

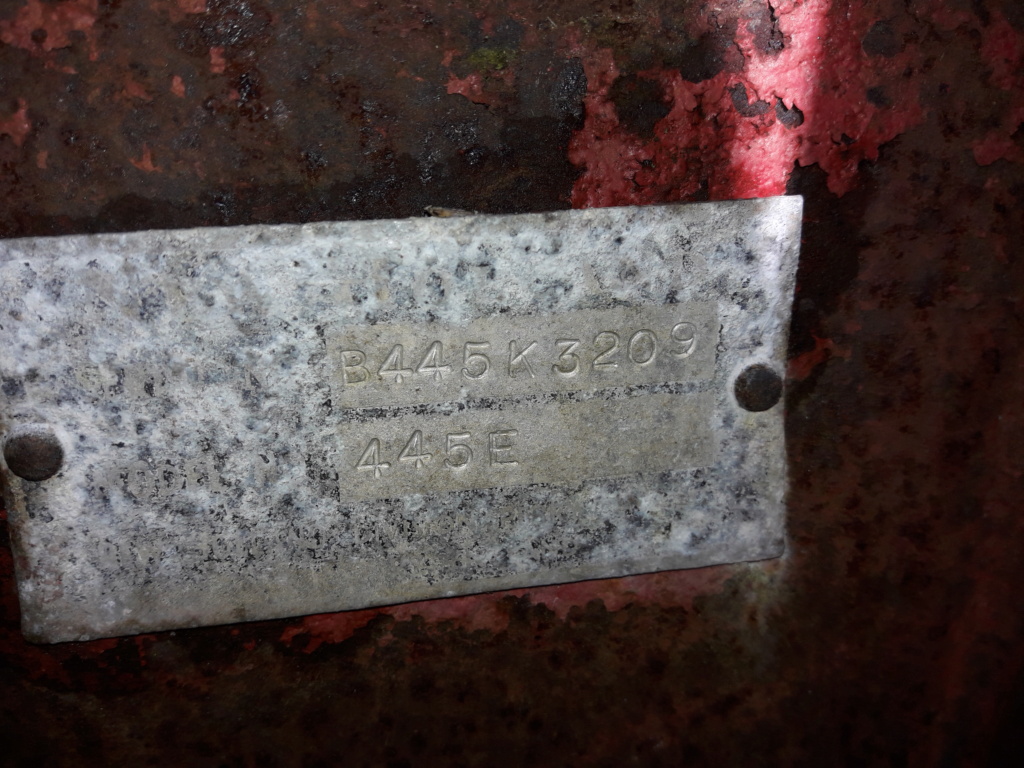

La plaque d'identification de cette faucheuse et pris sur une vidéo : fixation de la lame

[jj]

JEAN-CLAUDE tu as la barre de coupe ROFFO qui est sur le meme principe : "sans bielle "
cela peut correspondre ?

[CASADI]

Merci à tous pour les infos

[jean claude 2320]

Bonsoir,
Simulation d'alignement des 2 parties cassées:
-En jaune: écrou de l'axe de fixation d'une pièce cassée visible sur les 2 photos.
-En vert : les sections de la lame
-En bleu :sens de pivotement des 2 parties cassées pour s'aligner.
Egalement, on distingue bien la fixation de lame par sa boule, comme sur la photo jaune ci-dessus.

[Stéphane29]

J'ai trouvé ça, est ce que ça peut aider ?

http://tracteurs.someca.free.fr/docs/nh/Mower%20-%20496838.pdf

[jean claude 2320]

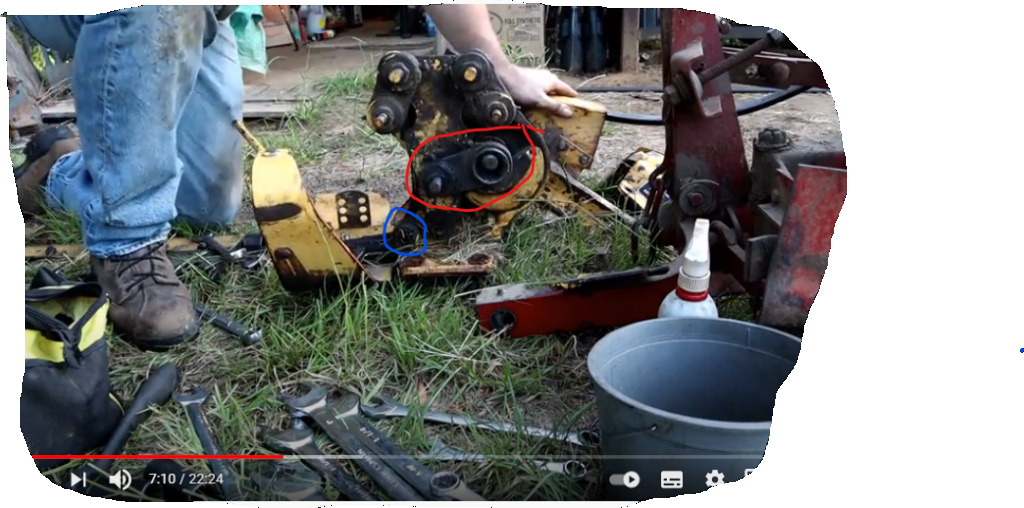

1ère photo: entouré de rouge: pièce à souder; entouré de bleu: boule de la lame


2è photo: la pièce déposée


Une précision : là c'est la 451, c'est pas sûr que ce soit les mêmes pièces qu'a la 445 ?!

[jean claude 2320]

Tu es GENIAL Stéphane: c'est tout à fait çà! Merci beaucoup.
Pièce cassée:
31- Ref: 553196 biellette comprend ref 18
