Hydraulique sur Fiat 580

[Fiatagri38]

[jj]

Il s'agit d'un modele KONTAC (orthographe ?) le meme que la série 90 & 66
c'est un montage pas tres courant il doit s'agir des derniers 580
je pense que tu peux en trouvez facilement pour série 90 (du 55 aux 110-90) le souci la commande à l'intérieur de cabine risque d'etre différente
le relevage est à circuit ouvert et le débit de la pompe est de moins de 40 l/m
pour brancher un bloc il te faut couper le tuyau de pression (le petit qui va de la pompe au distributeur) de brancher ce bloc et de ne pas oublier un retour supplémentaire (pression à suivre) .Il vaut mieux positionner ce dernier dans un endroit accessible ;exemple sur le batit , la commande s'effectue par des cables
Sinon il est tres propre ce tracteur avec sa cabine BUISARD

[Fiatagri38]

Le tracteur a été acheté en mars 1982 (j'ai encore la facture) et il a toujours dormi à l’abri. A l'époque pour un petit agriculteur c'était un sacré budget (115 000F). Mon grand père avait donné en reprise un someca 500 avec cabine en toile buissard (53 000F)

J'en ai trouvé des neufs de distributeur KONTAC mais à 420€ pièces donc beaucoup trop chère pour moi...

Je pense donc partir sur un distributeur monobloc 1SE2DE 40l de chez ouest hydraulique avec le centre à suivre (je mettrai surement une commande à distance en plus). Ou alors sur le pack chargeur de chez R2MA35. La pompe du tracteur fait 24l/min

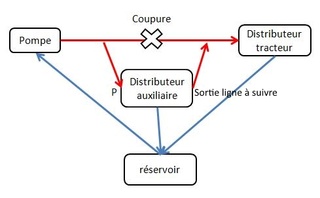

Pour le montage je compte m'y prend comme ça:


Est-ce que c'est bon??

[jj]

Surtout en prenant un bloc distributeur il te faut en plus LA PRESSION A SUIVRE
c'est en quelque sorte un retour supplémentaire

[cdrc]

Bonsoir fiatagri38.

j'ai eut exactement les mêmes questions que toi quand j'ai monté mon chargeur Q430 sur mon 580 DT.
j'ai monté un distributeur avec commande à cable commandée sur le site agridiscount ou sur agrizone. tu peux aussi trouver la commande électrique et de quoi monter une électrovanne pour monter une 3e fonction pour la griffe.

l'avantage, c'est qu'avec le distributeur qu'ils envoient, il y a le centre à suivre, comme l'a dit JJ! j'ai appelé chez quicke pour avoir le schéma de branchement d'un distributeur hydraulique d'origine quicke, mais c'est la même chose. Il ne te restera plus qu'a faire des flexibles sur mesure pour raccorder tout ça!

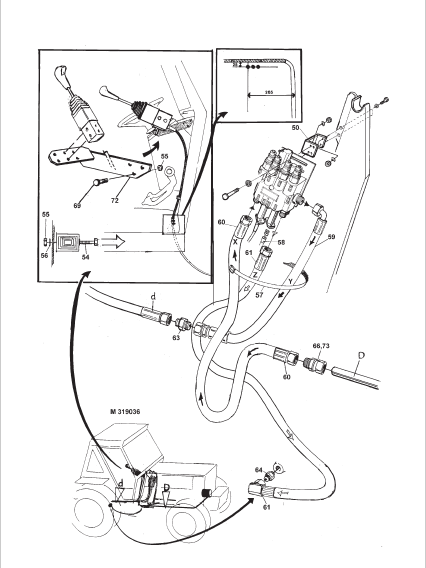

Voici le schéma.



Il faut bien suivre les flèches de circulation d'huile, mais en gros, le tuyau "D" c'est le tuyau rigide de la sortie de la pompe hydrau et le tuyau "d" c'est le tuyau souple branché à ce tuyau rigide. tu les débranches "D" et "d", et tu branches le tuyau "60" sur "D" et "59" sur "d".
Pour le tuyau "61", il faut le brancher sur le bouchon de contrôle du niveau du pont arrière. mais il faut faire attention, parce que le pas de vis du bouchon est un pas métrique! (il faut un adaptateur pour passer en métrique et c'est pas courant en hydraulique.
Mon hydraulicien me l'a raccordé sur le tuyau de retour libre du distributeur arrière vu qu'il en avait pas, et ça marche aussi.

j'avais le schéma de branchement de chez mailleux qui était bien mieux expliqué, mais j'arrive pas à mettre la main dessus. je peux t'envoyer toute la doc en PDF si ça t'intéresse!

[gilcop77]

Bonjour fiatagri38,
J'ai bien reçu ton Mp,je t'envois çà dès que j'ai un moment.
PS :ton adresse mail est bizarre?"@"

[Fiatagri38]

Merci pour toutes les infos. Je commence vraiment à y voir plus clair !!!
Ce week end, normalement je finis le montage du chargeur sur le tracteur et dans le mois qui suit, je pense que je vais avancer sur le cavage et le montage du distributeur. Je vous tiendrai au courant du montage avec des photos.

Content de voir que je ne suis pas le seul à avoir un 580, j'ai l'impression que ce modèle n'est pas courant...

Pour l'adresse mail c'est bien avec @ mais je ne peux pas mettre l'adresse dans le message (je suis trop jeune sur le forum )

[SFGuigui]

Mets nous des photos des que tout est en place. Ça m’intéresse vue que j'aimerais bien faire la même chose avec mon someca 640

[SFGuigui]

Petite question

Peux tu me donner la longueur des vérins du bennage/cavage? Longueur d'axe à axe replier et allonger si possible.
Merci d'avance

[gilcop77]

Petite réponse.
Vérin replier 385mm
Verin allonger 610mm
Diamétre tige du vérin:32mm
Diamétre fut du vérin: 60mm

A suivre;
